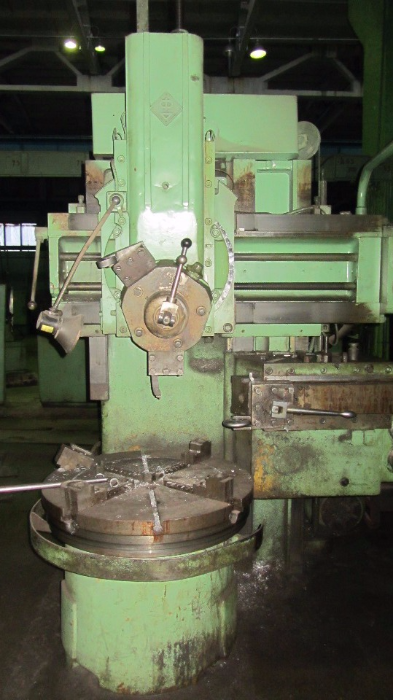

Tокарно-карусельный СТАНOК 1512Ф1
1512Ф1
Тип: токарно-карусельный
Краткие технические характеристики:
Год выпуска: 1981
Состояние: Под ремонт
|
21.11.2016
|
|
|

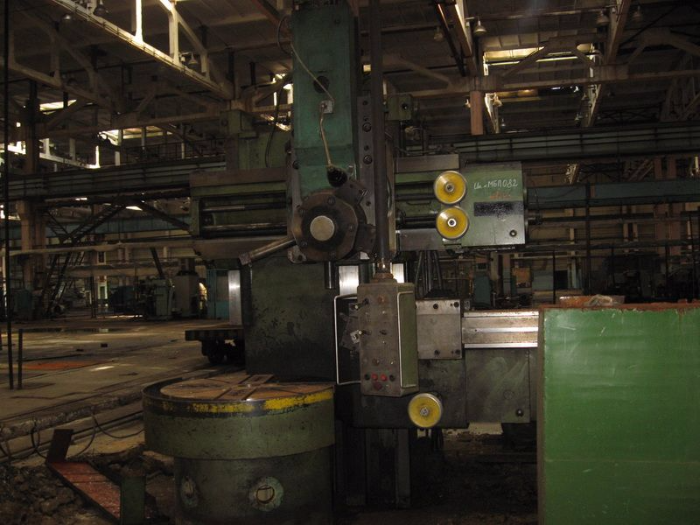

Tокарно-карусельный СТАНOК 1512
1512
Тип: токарно-карусельный
Краткие технические характеристики:
Год выпуска: 1982
Состояние: комплектный, рабочий
мало эксплуатировался.
|
21.11.2016
|
|
|
ТОКАРНО-КАРУСЕЛЬНЫЕ СТАНКИ 1Л532
Тип станка Двухстоечный
Диаметр обработки 3200
Высота обработки 1600
Диаметр стола (Планшайбы), мм 2800
Максимальный вес заготовки, кг 16000
Мощность двигателя вращения планшайбы, кВт 55 / 75*
Редуктор привода вращения планшайбы 2-х ступенчатый, бесступенчатое регулирование
Ходовой винт Диаметр х Шаг
Количество скоростей подач, кол-во 18 / Бесступенчато*
Контроллер управления PLC Fatek / Omron* / Yaskawa* / Siemens*
Измерительная система
Оптические линейки Лир / Precizika* / Newall*
Устройство Цифоровой Индикации (УЦИ) Лир / Precizika* / Newall*
Опции
ЧПУ (Числового програмного управление) Балт-Систем / Siemens / Fanuk
ОСУ (Оперативная система управления) Yaskawa
Шарико-винтовые пары 3-й класс точности, Диаметр х Шаг
Редуктора на подачи (бесступенчатое регулирование) Apex/ Alpha* / Keb*
Сервомоторы на подачи (бесступенчатое регулирование) Балт-Систем (CSD) / Yaskawa / Keb
Мощность сервомоторов на подачи с редуктором кВт / передаточное число 5,5 (1:4) / 7,5 (1:2)
Подробные характеристики
Вертикальные суппорты
Количество вертикальных суппортов, шт 2
Наибольшее горизонтальное перемещение, мм 1720
Наибольшее вертикальное перемещение, мм 1200
Наибольший угол поворота ползуна суппорта, град 30
Наибольшие размеры сечения державки резца (ширина х высота), мм 40 х 63
Скорость установочных перемещений (18 ступеней / бесступенчато), мм/мин 5-1800 / 5-3000*
Вертикальные и горизонтальные подачи суппортов, мм/об 0,04..16
Поперечина
Наибольшее перемещение, мм 1240
Скорость перемещения, мм/мин 360
Планшайба
Диаметр планшайбы, мм 2800
Максимальная грузоподъемность, кг 16000
Наибольшая масса заготовки при 1,25—40 оборотах планшайбы в минуту, кг 16000
Наибольшая масса заготовки при 50—63 оборотах планшайбы в минуту, кг 9000
Частота вращения планшайбы на 1 передаче, об/мин
Частота вращения планшайбы на 2 передаче, об/мин
Габарит и масса станка
Длинна, мм 5485
Ширина, мм 6120
Высота, мм 4910
Вес, кг 43000
|
21.11.2016
|
|
|
ТОКАРНО-КАРУСЕЛЬНЫЕ СТАНКИ 1525
Тип станка Двухстоечный
Диаметр обработки 2500
Высота обработки 1600
Диаметр стола (Планшайбы), мм 2250
Максимальный вес заготовки, кг 13000
Мощность двигателя вращения планшайбы, кВт 55 / 75*
Редуктор привода вращения планшайбы 2-х ступенчатый, бесступенчатое регулирование
Электропривод на вращение планшайбы Hyundai / Yaskawa* / Keb* / Omron*/ Siemens*
Ходовой винт Диаметр х Шаг
Количество скоростей подач, кол-во 18 / Бесступенчато*
Контроллер управления PLC Fatek / Omron* / Yaskawa* / Siemens*
Измерительная система
Оптические линейки Лир / Precizika* / Newall*
Устройство Цифоровой Индикации (УЦИ) Лир / Precizika* / Newall*
Опции
ЧПУ (Числового програмного управление) Балт-Систем / Siemens / Fanuk
ОСУ (Оперативная система управления) Yaskawa
Шарико-винтовые пары 3-й класс точности, Диаметр х Шаг
Редуктора на подачи (бесступенчатое регулирование) Apex/ Alpha* / Keb*
Сервомоторы на подачи (бесступенчатое регулирование) Балт-Систем (CSD) / Yaskawa / Keb
Мощность сервомоторов на подачи с редуктором кВт / передаточное число 5,5 (1:4) / 7,5 (1:2)
Подробные характеристики
Вертикальные суппорты
Количество вертикальных суппортов, шт 2
Наибольшее горизонтальное перемещение, мм 1390
Наибольшее вертикальное перемещение, мм 1200
Наибольший угол поворота ползуна суппорта, град 30
Наибольшие размеры сечения державки резца (ширина х высота), мм 40 х 63
Скорость установочных перемещений (18 ступеней / бесступенчато), мм/мин 5-1800 / 5-3000*
Вертикальные и горизонтальные подачи суппортов, мм/об 0,04..16
Поперечина
Наибольшее перемещение, мм 1240
Скорость перемещения, мм/мин 360
Планшайба
Диаметр планшайбы, мм 2250
Максимальная грузоподъемность, кг 13000
Наибольшая масса заготовки при 1,6—50 оборотах планшайбы в минуту, кг 13000
Наибольшая масса заготовки при 63—80 оборотах планшайбы в минуту, кг 8000
Частота вращения планшайбы на 1 передаче, об/мин
Частота вращения планшайбы на 2 передаче, об/мин
Габарит и масса станка
Длинна, мм 5065
Ширина, мм 5340
Высота, мм 4910
Вес, кг 35500
|
21.11.2016
|
|
|
ТОКАРНО-КАРУСЕЛЬНЫЕ СТАНКИ 1516
Тип станка Одностоечный
Диаметр обработки 1600
Высота обработки 1000
Диаметр стола (Планшайбы), мм 1400
Максимальный вес заготовки, кг 8000
Мощность двигателя вращения планшайбы, кВт 55
Редуктор привода вращения планшайбы 2-х ступенчатый, бесступенчатое регулирование
Электропривод на вращение планшайбы Hyundai / Yaskawa* / Keb* / Omron*/ Siemens*
Ходовой винт Диаметр х Шаг
Количество скоростей подач, кол-во 18 / Бесступенчато*
Контроллер управления PLC Fatek / Omron* / Yaskawa* / Siemens*
Измерительная система
Оптические линейки Лир / Precizika* / Newall*
Устройство Цифоровой Индикации (УЦИ) Лир / Precizika* / Newall*
Опции
ЧПУ (Числового програмного управление) Балт-Систем / Siemens / Fanuk
ОСУ (Оперативная система управления) Yaskawa
Шарико-винтовые пары 3-й класс точности, Диаметр х Шаг
Редуктора на подачи (бесступенчатое регулирование) Apex/ Alpha* / Keb*
Сервомоторы на подачи (бесступенчатое регулирование) Балт-Систем (CSD) / Yaskawa / Keb
Мощность сервомоторов на подачи с редуктором кВт / передаточное число 1,8 (1:8) / 5,5 (1:4)*
Подробные характеристики
Вертикальный суппорт
Наибольшее горизонтальное перемещение, мм 950
Наибольшее вертикальное перемещение, мм 700
Наибольший угол поворота ползуна суппорта, град 45
Количество позиций револьверной головки, шт. 5
Диаметр отверстий револьверной головки суппорта, мм 70А(+0,03)
Наибольшие размеры сечения державки резца (ширина х высота), мм 25 х 40
Управление поворотом револьверной головы с пульта
Скорость установочных перемещений X / Z (18 ступеней / бесступенчато), мм/мин 5-1800 / 5-3000*
Диапазон рабочих подач, мм/мин 0,03 — 12,5
Горизонтальный суппорт (боковой)*
Наибольшее горизонтальное перемещение, мм 630
Наибольшее вертикальное перемещение, мм 1000
Скорость установочных перемещений X1 / Z1 (18 ступеней / бесступенчато), мм/мин 5-1800 / 5-3000*
Количество позиций в резцедержателе, шт. 4
Поперечина
Наибольшее перемещение, мм 660
Скорость перемещения, мм/мин 450
Планшайба
Диаметр планшайбы, мм 1400
Максимальная рузоподъемность, кг 8000
Наибольшая масса заготовки при 5—80 оборотах планшайбы в минуту, кг 6300
Наибольшая масса заготовки при 200 оборотах планшайбы в минуту, кг 2400
Частота вращения планшайбы на 1 передаче, об/мин
Частота вращения планшайбы на 2 передаче, об/мин
Габариты и вес станка
Длинна, мм 3170
Ширина, мм 3030
Высота, мм 4100
Вес, кг 20 000
|
21.11.2016
|
|
|
ТОКАРНО-КАРУСЕЛЬНЫЕ СТАНКИ 1512
Тип станка Одностоечный
Диаметр обработки 1250
Высота обработки 1000
Диаметр стола (Планшайбы), мм 1120
Максимальный вес заготовки, кг 4000
Мощность двигателя вращения планшайбы, кВт 55
Редуктор привода вращения планшайбы 2-х ступенчатый, бесступенчатое регулирование
Электропривод на вращение планшайбы Hyundai / Yaskawa* / Keb* / Omron*/ Siemens*
Ходовой винт Диаметр х Шаг
Количество скоростей подач, кол-во 18 / Бесступенчато*
Контроллер управления PLC Fatek / Omron* / Yaskawa* / Siemens*
Измерительная система
Оптические линейки Лир / Precizika* / Newall*
Устройство Цифоровой Индикации (УЦИ) Лир / Precizika* / Newall*
Опции
ЧПУ (Числового програмного управление) Балт-Систем / Siemens / Fanuk
ОСУ (Оперативная система управления) Yaskawa
Шарико-винтовые пары 3-й класс точности, Диаметр х Шаг
Редуктора на подачи (бесступенчатое регулирование) Apex/ Alpha* / Keb*
Сервомоторы на подачи (бесступенчатое регулирование) Балт-Систем (CSD) / Yaskawa / Keb
Мощность сервомоторов на подачи с редуктором кВт / передаточное число 1,8 (1:8) / 5,5 (1:4)*
Подробные характеристики
Вертикальный суппорт
Наибольшее горизонтальное перемещение, мм 775
Наибольшее вертикальное перемещение, мм 700
Наибольший угол поворота ползуна суппорта, град 45
Количество позиций револьверной головки, шт. 5
Диаметр отверстий револьверной головки суппорта, мм 70А(+0,03)
Наибольшие размеры сечения державки резца (ширина х высота), мм 25 х 40
Управление поворотом револьверной головы с пульта
Скорость установочных перемещений X / Z (18 ступеней / бесступенчато), мм/мин 5-1800 / 5-3000*
Диапазон рабочих подач, мм/мин 0,03 — 12,5
Горизонтальный суппорт (боковой)*
Наибольшее горизонтальное перемещение, мм 630
Наибольшее вертикальное перемещение, мм 1000
Скорость установочных перемещений X1 / Z1 (18 ступеней / бесступенчато), мм/мин 5-1800 / 5-3000*
Количество позиций в резцедержателе, шт. 4
Поперечина
Наибольшее перемещение, мм 660
Скорость перемещения, мм/мин 450
Планшайба
Диаметр планшайбы, мм 1120
Максимальная рузоподъемность, кг 4000
Наибольшая масса заготовки при 5—80 оборотах планшайбы в минуту, кг 3200
Наибольшая масса заготовки при 100 оборотах планшайбы в минуту, кг 3000
Наибольшая масса заготовки при 125 оборотах планшайбы в минуту, кг 2700
Наибольшая масса заготовки при 160 оборотах планшайбы в минуту, кг 1900
Наибольшая масса заготовки при 200 оборотах планшайбы в минуту, кг 1300
Наибольшая масса заготовки при 250 оборотах планшайбы в минуту, кг 1000
Частота вращения планшайбы на 1 передаче, об/мин
Частота вращения планшайбы на 2 передаче, об/мин
Габариты и вес станка
Длинна, мм 2750
Ширина, мм 2975
Высота, мм 4100
Вес, кг 16 500
|
