Полностью электрические трубогибы
Технические характеристики
Модельный ряд
50-MRE2
80-MRE2-RBE
Заготовка
Макс. диаметр трубы (мм), сталь 50 х 1.8 80 х 2.5
Макс. диаметр трубы (мм), нерж. 50 х 1.1 80 х 1.6
Макс. радиус гиба* (по сред. линии), мм 150 230
Макс. длина трубы* (прямая подача), мм 3200 4000
Макс. длина трубы* (при перехвате), мм 4200 5500
Макс. угол гиба, град 190 190
* Параметры со звездочкой - могут корректироваться в соответствии с техзаданием.
Функциональные характеристики
Макс. кол-во гибочных головок 3 - 6 3 - 6
Привод гибочной консоли сервопривод с жестким зубчатым редуктором (международный патент CSM)
Проталкивание (большие радиусы) да да
Бустер (контроль утонения стенки) нет да
Кол-во сервоприводых осей 11 11
Наличие гидравлики нет нет
Точностные характеристики
Точность гибки, град +/- 0.05 +/- 0.05
Точность поворота в пространстве, град +/- 0.05 +/- 0.05
Точность подачи, мм +/- 0.05 +/- 0.05
Эксплуатационные характеристики
Потребляемая (пиковая) мощность, кВт 32 44
Габариты (ДхШхВ), см 550х152х150 670х180х180
Вес, кг 3100 5500
|
19.11.2016
|
|
|

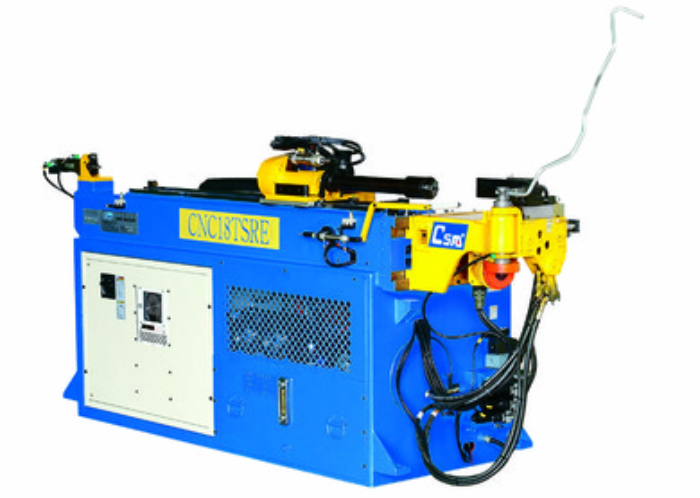

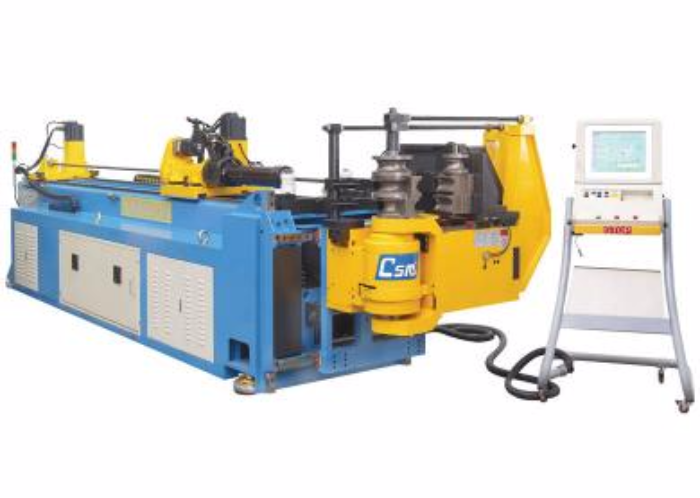

Автоматические трубогибы с сервоприводом
Технические характеристики
Модельный ряд
12-TDRE
18-TSRE /
18-TDRE/
18-MBE
25-TDRE/
25-MBE
30-TSRE /
30-TDRE/
30-MBE
38-TSRE /
38-TDRE/
38-MBE
50-TSRE /
50-TDRE /
50-MBE
65-TSRE /
65-TDRE /
65-MBE
80-TSRE /
80-TDRE
100-TSRE /
100-TDRE
Заготовка
Макс. диаметр трубы (мм), сталь 12х1.0 18х1.6 25.4х1.5 30х2.0 38х1.8 50х2.0 65х2.5 80х2.5 100х3.0
Макс. диаметр трубы (мм), нерж. 10х1.0 18х0.8 22.2х1.2 25.4х1.5 38х1.2 50х1.3 65х1.6 80х1.6 100х2.0
Макс. радиус гиба* (по сред. линии), мм 55 80 120 120 150 220 250 280 350
Макс. длина трубы* (прямая подача), мм 1000 1200 1500 2000 2200 2200 2500 3000 4000
Макс. длина трубы* (при перехвате), мм 1500 1800 2200 2800 3200 3200 3500 4000 5000
Макс. угол гиба, град 190 190 190 190 190 190 190 190 190
* Параметры со звездочкой - могут корректироваться в соответствии с техзаданием.
Функциональные характеристики
Макс. кол-во гибочных головок 2 1 / 2 / 3 - 5 2 / 3 - 5 1 / 2 / 3 - 5 1 / 2 / 3 - 5 1 / 2 / 3 - 5 1 / 2 / 3 - 5 1 / 2 1 / 2
Привод гибочной консоли сервопривод с жестким зубчатым редуктором (международный патент CSM)
Проталкивание (большие радиусы) - - - - - - - - -
Бустер (контроль утонения стенки) - - - - - - - - -
Кол-во сервоприводых осей 4 3 / 4 / 5 4 / 5 3 / 4 / 5 3 / 4 / 5 3 / 4 / 5 3 / 4 / 5 3 / 4 3 / 4
Наличие гидравлики да да да да да да да да да
Точностные характеристики
Точность гибки, град +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05
Точность поворота в пространстве, град +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1
Точность подачи, мм +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1
Эксплуатационные характеристики
Потребляемая (пиковая) мощность, кВт 1.6 4.0 / 4.0 / 5.0 5.2 / 6.6 7 / 7 / 8.5 8.5 / 9.5 / 11 13 / 14 / 18 20 / 21 / 23 23 / 24 38.5 / 40
Габариты (ДхШхВ), см 200х80х140 285х60х115 321х85х110 360х80х130 420х90х130 430х90х135 500х115х155 580х150х155 705х155х160
Вес, кг 450 600 / 900 1100 / 1200 1400 / 1500 2200 / 2500 2900 / 3100 4000 / 4200 5500 7500
|
19.11.2016
|
|
|
Трубогибочные станки для лево-правосторонней гибки
Технические характеристики
Модельный ряд
15-EMB
20-EMBH
32-MBRE
75-EMB
Заготовка
Макс. диаметр трубы (мм), сталь 15 х 1.5 20 х 1.5 32 х 1.8 76 х 2.0
Макс. диаметр трубы (мм), нерж. 12 х 1.5 20 х 0.8 32 х 1.2 76 х 1.5
Макс. радиус гиба* (по сред. линии), мм 55 80 128 230
Макс. длина трубы* (прямая подача), мм 1000 1500 3500 3000
Макс. длина трубы* (при перехвате), мм 2000 2300 4500 4000
Макс. угол гиба, град 190 190 190 190
* Параметры со звездочкой - могут корректироваться в соответствии с техзаданием.
Функциональные характеристики
Макс. кол-во гибочных головок 3 с каждой стороны 3 с каждой стороны 3 с каждой стороны 3 - 5
с каждой стороны
Привод гибочной консоли сервопривод с жестким зубчатым редуктором (международный патент CSM)
Проталкивание (большие радиусы) нет нет да нет
Кол-во сервоприводых осей 7 6 5 11
Наличие гидравлики нет да да нет
Точностные характеристики
Точность гибки, град +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05
Точность поворота в пространстве, град +/- 0.05 +/- 0.1 +/- 0.1 +/- 0.1
Точность подачи, мм +/- 0.05 +/- 0.1 +/- 0.1 +/- 0.1
Эксплуатационные характеристики
Потребляемая (пиковая) мощность, кВт 5 17 17 45
Габариты (ДхШхВ), см 270х80х140 310х85х140 560х175х165 550х150х200
Вес, кг 1400 1500 3800 7000
|
19.11.2016
|
|
|

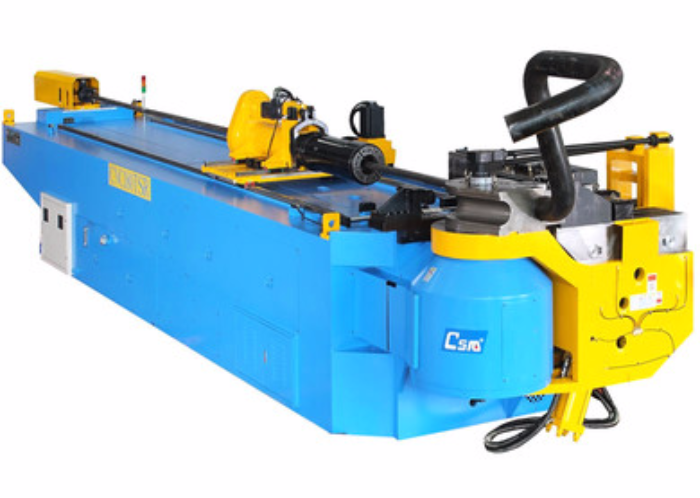

Автоматические трубогибы серии TSR (TDR)
Технические характеристики
Модельный ряд
38-TSR /
38-TDR
50-TSR /
50-TDR
65-TSR /
65-TDR
80-TSR /
80-TDR
100-TSR /
100-TDR
120-TSR /
120-TDR
150-TSR /
150-TDR
180-TSR
220-TSR
Заготовка
Макс. диаметр трубы (мм), сталь 38х3.0 50х3.0 65х3.0 80х4.5 101х5.5 120х5.5 152х7.0 180х9.0 220х15.0
Макс. диаметр трубы (мм), нерж. 38х1.8 50х1.8 65х1.8 80х3.2 101х3.0 120х3.0 152х4.0 180х5.5 220х9.0
Макс. радиус гиба* (по сред. линии), мм 150 220 250 280 400 450 500 600 800
Макс. длина трубы* (прямая подача), мм 2200 2200 2500 3000 3600 5000 6000 6000 6000
Макс. длина трубы* (при перехвате), мм 3100 3100 3500 4000 4600 6000 7200 7200 7500
Макс. угол гиба, град 190 190 190 190 190 190 190 190 190
* Параметры со звездочкой - могут корректироваться в соответствии с техзаданием.
Функциональные характеристики
Макс. кол-во гибочных головок 1 / 2 1 / 2 1 / 2 1 / 2 1 / 2 1 / 2 1 / 2 1 1
Привод гибочной консоли гидравлический, с пропорциональным клапаном Rexroth
Проталкивание (большие радиусы) - - - - - - - - -
Бустер (контроль утонения стенки) - - - - - - - - -
Точностные характеристики
Точность гибки, град +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1
Точность поворота в пространстве, град +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1
Точность подачи, мм +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1
Эксплуатационные характеристики
Потребляемая (пиковая) мощность, кВт 7 9.5 10 15 27 27 38.5 66 76
Габариты (ДхШхВ), см 370х110х130 /
400х110х130 403х120х135 /
420х120х135 480х140х135 /
480х150х160 550х150х150 /
560х170х160 650х160х155 /
670х180х180 800х180х160 /
900х210х200 1050х225х185 /
1020х231х230 1050х225х210 1150х330х220
Вес, кг 1400 / 1700 2200 / 2500 3000 / 3250 4000 / 4450 6200 / 7100 8000 / 8800 9800 / 10800 18500 28000
|
19.11.2016
|
|
|
Трубогибочный станок с дорном (полуавтомат)
Технические характеристики
Модельный ряд
50-TNCPB
75-TNCPB
89-TNCPB
100-TNCPB
Заготовка
Макс. диаметр трубы (мм), сталь 50х3.0 76х3.0 89х4.0 101х5.5
Макс. диаметр трубы (мм), нерж. 50х1.8 76х1.8 89х1.8 101х3.0
Макс. радиус гиба* (по сред. линии), мм 220 250 300 400
Макс. длина трубы* (прямая подача), мм 2100 2400 2600 3600
Макс. угол гиба, град 190 190 190 190
* Параметры со звездочкой - могут корректироваться в соответствии с техзаданием.
Функциональные характеристики
Макс. кол-во гибочных головок 1 1 1 1
Привод гибочной консоли гидравлический
Проталкивание (большие радиусы) - - - -
Точностные характеристики
Точность гибки, град +/- 0.15 +/- 0.15 +/- 0.15 +/- 0.15
Точность поворота в пространстве, град +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1
Точность подачи, мм +/- 0.5 +/- 0.5 +/- 0.5 +/- 0.5
Эксплуатационные характеристики
Потребляемая (пиковая) мощность, кВт 7 8 12.5 16.5
Габариты (ДхШхВ), см 375х100х125 430х120х120 520х135х135 640х160х150
Вес, кг 1530 2280 3500 4500
|
19.11.2016
|
|
|
Автоматические трубогибы с сервоприводом
Технические характеристики
Модельный ряд
12-TDRE
18-TSRE /
18-TDRE/
18-MBE
25-TDRE/
25-MBE
30-TSRE /
30-TDRE/
30-MBE
38-TSRE /
38-TDRE/
38-MBE
50-TSRE /
50-TDRE /
50-MBE
65-TSRE /
65-TDRE /
65-MBE
80-TSRE /
80-TDRE
100-TSRE /
100-TDRE
Заготовка
Макс. диаметр трубы (мм), сталь 12х1.0 18х1.6 25.4х1.5 30х2.0 38х1.8 50х2.0 65х2.5 80х2.5 100х3.0
Макс. диаметр трубы (мм), нерж. 10х1.0 18х0.8 22.2х1.2 25.4х1.5 38х1.2 50х1.3 65х1.6 80х1.6 100х2.0
Макс. радиус гиба* (по сред. линии), мм 55 80 120 120 150 220 250 280 350
Макс. длина трубы* (прямая подача), мм 1000 1200 1500 2000 2200 2200 2500 3000 4000
Макс. длина трубы* (при перехвате), мм 1500 1800 2200 2800 3200 3200 3500 4000 5000
Макс. угол гиба, град 190 190 190 190 190 190 190 190 190
* Параметры со звездочкой - могут корректироваться в соответствии с техзаданием.
Функциональные характеристики
Макс. кол-во гибочных головок 2 1 / 2 / 3 - 5 2 / 3 - 5 1 / 2 / 3 - 5 1 / 2 / 3 - 5 1 / 2 / 3 - 5 1 / 2 / 3 - 5 1 / 2 1 / 2
Привод гибочной консоли сервопривод с жестким зубчатым редуктором (международный патент CSM)
Проталкивание (большие радиусы) - - - - - - - - -
Бустер (контроль утонения стенки) - - - - - - - - -
Кол-во сервоприводых осей 4 3 / 4 / 5 4 / 5 3 / 4 / 5 3 / 4 / 5 3 / 4 / 5 3 / 4 / 5 3 / 4 3 / 4
Наличие гидравлики да да да да да да да да да
Точностные характеристики
Точность гибки, град +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05 +/- 0.05
Точность поворота в пространстве, град +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1
Точность подачи, мм +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1 +/- 0.1
Эксплуатационные характеристики
Потребляемая (пиковая) мощность, кВт 1.6 4.0 / 4.0 / 5.0 5.2 / 6.6 7 / 7 / 8.5 8.5 / 9.5 / 11 13 / 14 / 18 20 / 21 / 23 23 / 24 38.5 / 40
Габариты (ДхШхВ), см 200х80х140 285х60х115 321х85х110 360х80х130 420х90х130 430х90х135 500х115х155 580х150х155 705х155х160
Вес, кг 450 600 / 900 1100 / 1200 1400 / 1500 2200 / 2500 2900 / 3100 4000 / 4200 5500 7500
|
19.11.2016
|
|
|
Станок с ЧПУ для гибки прутка диаметром 2.5 - 7мм
Технические характеристики
Модельный ряд
3D-OR70
Заготовка
Диаметр проволоки (мм), сталь 2.5 - 7
Макс. длина заготовки (мм) 1200
Функциональные характеристики
Количество гибочных головок 1
Количество различных радиусов на оснастке 2
Скорость гибки, град/с 900
Скорость подачи, мм/с 830
Скорость поворота в пространстве, град/с 600
Кол-во сервоприводых осей 6
Наличие гидравлики нет
Точностные характеристики
Точность гибки, град ±0.1
Точность поворота в пространстве, град ±0.1
Точность подачи, мм ±0.1
Эксплуатационные характеристики
Потребляемая (пиковая) мощность станка, кВт 7
Занимаемая площадь станка (Д х Ш), мм 2300 х 1600
Вес, кг 900
|
19.11.2016
|
