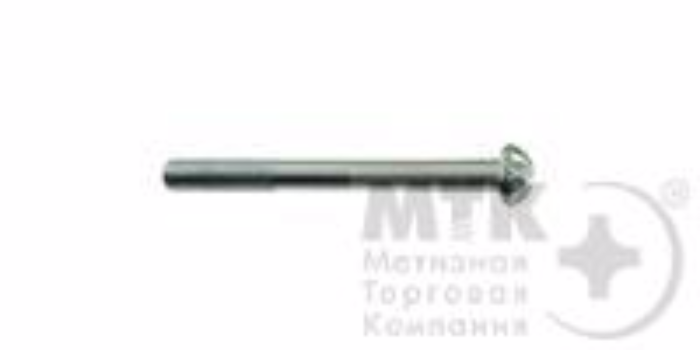

Винты с полукруглой головкой (оцинкованные)
Технические характеристики
Имя/Размер Обозначение 3 4 5 6 8 10
Диаметр резьбы d, мм 3 4 5 6 8 10
Диаметр головки D, мм 5,5 7 8,5 10 13 16
Высота головки k, мм 2,1 2,8 3,5 4,2 5,6 7
Длина резьбы b, мм 12 14 16 18 22 26
|
15.11.2016
|
|
|

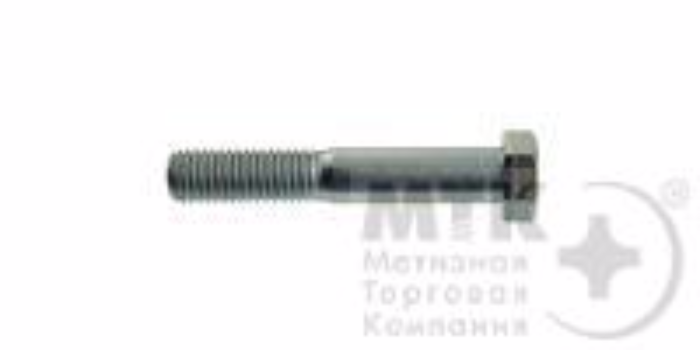

Болты с шестигранной головкой оцинкованные 5.8
Технические характеристики
Имя/Размер Обозначение 6 8 10 12 14 16 18 20 22 24 27 30
Диаметр резьбы d, мм 6 8 10 12 14 16 18 20 22 24 27 30
Высота головки k, мм 4 5,3 - 7,5 8,8 10 12 12,5 14 15 17 18,7
Диаметр описанной окружности e, мм 10,89 14,2 17,6 19,9 22,8 26,2 29,6 33 37,3 39,6 45,2 50,9
Шаг резьбы крупный 1 1 1,25 1,25 1,5 1,5 1,5 1,5 1,5 2 2 2
Класс точности - А,В А,В А,В - А,В А,В А,В А,В А,В А,В А,В А,В
Длина резьбы b, мм 18 22 32 30-49 34-53 38-57 42-61 46-65 50-69 54-73 60-79 66-85
Размер под ключ S, мм 10 13 17 19 22 24 27 30 32 36 41 46
Класс прочности — - 5,8; 8,8; 10.9 5,8; 8,8; 10.9 - 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9 5,8; 8,8; 10.9
|
15.11.2016
|
|
|

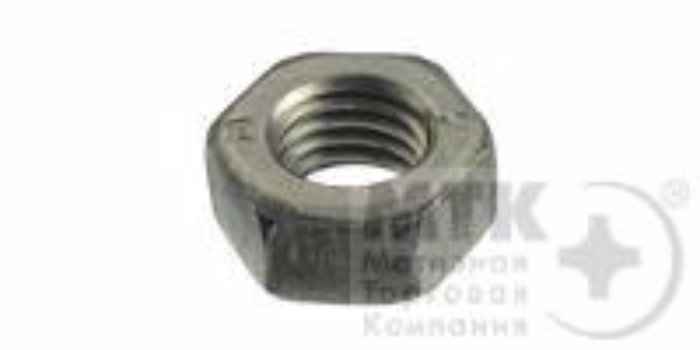

Гайки шестигранные, 6.0
Технические характеристики
Имя/Размер Обозначение 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48 56 64 72
Диаметр резьбы d, мм 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48 56 64 72
Размер под ключ S, мм 5,5 7 8 10 13 16 18 21 24 27 30 - 36 41 46 55 65 75 85 95 105
Высота m, мм 2,4 3,2 4,7 5,2 6,8 8,4 10,8 12,8 14,8 16,4 18 - 21,5 23,6 25,6 31 34 36,4-38 43,4-45 49,1-51 56,1-58
Диаметр описанной окружности e, мм 6,01 7,5 8,6 10,6 14,2 17,6 19,9 22,8 26,2 29,6 33 - 39,6 45,2 50,9 60,8 71,3 82,6 93,56 104,86 116,16
Шаг резьбы крупный 0,5 0,7 0,8 1 1 1,25 1,25 1,5 1,5 1,5 1,5 - 2 2 3 3
|
15.11.2016
|
|
|
Трос стальной (цинк) МФ катушки
Технические характеристики
Имя/Размер Обозначение 1 1,5 2 3 4 5 6 8 10 12 14
Диаметр D, мм 1 1,5 2 3 4 5 6 8 10 12 -
Площадь поперечного сечения -, кв.мм 0,65 1 1,5 3,3 5,9 9,2 13,3 23,6 - 53,2 -
Рабочая нагрузка -, кН - 0,25 0,47 1,06 1,88 2,94 4,24 7,52 - 16,94 -
Разрушающая нагрузка -, кН - 1,25 2,35 5,29 9,41 14,7 21,2 37,60 - 75 -
|
15.11.2016
|
|
|

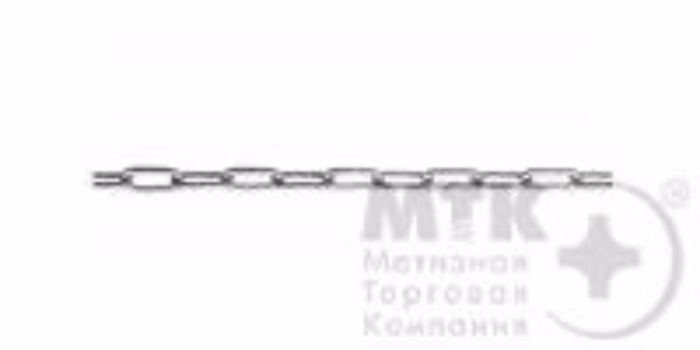

Цепь с коротким звеном (D1) на катушке
Технические характеристики
Имя/Размер Обозначение 1,5 2 3 4 5 6 8 10 12
Диаметр D, мм - 2 3 4 5 6 8 10 12
Внутренняя длина звена T, мм - 12 16 16 18,5 18,5 26 28 36
Наружная ширина звена В, мм - 8 11 14 17 20 27 - 40,8
|
