Станки для механической обработки торцов труб магистральных трубопроводов
Технические характеристики.
Модель станка: СПК81А СПК121А СПК141А
Диаметр обрабатываемых труб, мм: 720;820 1020;1220 1420
Толщина стенки труб, мм: 12-21 12-26 16-23
Частота вращения планшайбы, мин-1: 31.5 26.5 22.4
Подача планшайбы, мм/об: 0.11 0.13 0.15
Скорость быстрого перемещения планшайбы, мм/мин: 33 33 33
Наибольшая величина хода планшайбы, мм: 130 130 130
Давление в гидросистеме центратора, МПа: 10 10 10
Мощность электродвигателя главного привода, кВт: 11 11 11
Мощность привода подач кВт: 0,75 0,75 0,75
Мощность гидропривода кВт: 3 3 3
Потребляемая мощность, кВт: 14.75 14.75 14.75
Габаритные размеры станка, мм: 2910х1160x1690 3260x1450x2020 3520x1650xx2250
Масса станка, кг: 3000 4000 5000
|
29.10.2016
|
|
|

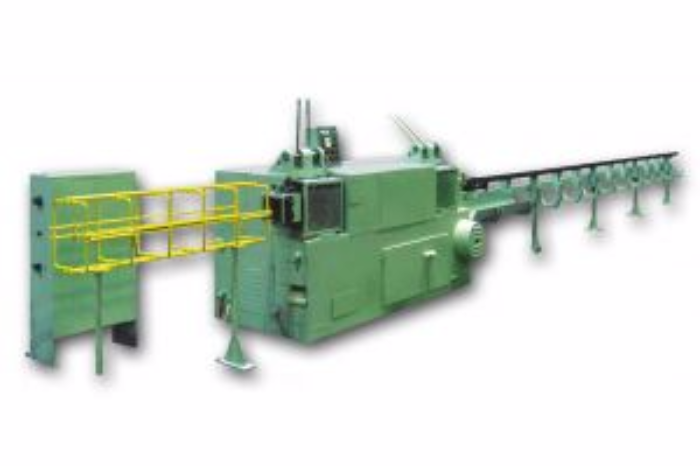

Правильно-отрезной автомат ГД162
Технические характеристики
Модель станка ГД162- 01
Диаметр выправляемого и отрезаемого проката, мм:
гладкого профиля:
- наименьший 5
- наибольший 16
периодического профиля:
- наименьший 5
- наибольший 12
Длина отрезаемого проката*, мм:
- наименьшая 100
- наибольшая 9000
Скорость правки, м/мин 30; 45;
60; 90
Частота вращения правильной рамки, мин 1000; 2000
Мощность электродвигателя главного привода, кВт 7,5
Габаритные размеры станка, мм:
длина х ширина х высота 19500х4000х2000
Масса автомата, кг 4680
* для модели ГД162-03 – наибольшая длина
отрезаемого проката 11,7 м.
** для модели ГД162-04 – наибольшая длина отрезаемого проката 6,75 м.
|
29.10.2016
|
|
|
5-ти осевой вертикальный обрабатывающий центр BYVER630
Технические характеристики
Модель станка
BYVER630
Предельные размеры, устанавливаемой заготовки, мм: диаметр х высота
Ø720 х 530
Количество инструментов в инструментальном магазине
30
Время автоматической смены инструмента, с
6
Наибольшее перемещение рабочих органов станка, мм:
- перемещение саней (ось Х)
820
- перемещение траверсы (ось Y)
700
- перемещение шпиндельной бабки (ось Z)
600
- наклон стола (ось A)
+120º/-120º
- поворот стола (ось С)
360º
Точность двухстороннего позиционирования А, мкм:
- по осям X,YZ
±4
- по оси А, угл.с
12
- по оси С, угл.с
±3
Количество управляемых осей координат
6
Количество одновременно управляемых осей координат
5+шпиндель
Максимальная частота вращения шпинделя, мин
8000
Пределы рабочих подач по осям X, Y, Z, мм/мин
1 - 20000
Пределы скоростей ускоренных (уст.) перемещений по осям X, Y, Z, мм/мин
50000
Наибольший крутящий момент на шпинделе, Н.м
280
Мощность привода главного движения, кВт
11
Суммарная мощность установленных на станке электродвигателей, кВт
86
Габаритные размеры станка (вместе с отдельно расположенными агрегатами и электрооборудованием), мм:
- длина
4970
- ширина
4430
- ширина для установки стружкотранспортера
6500
- высота
4100
Масса станка (вместе с отдельно расположенными агрегатами и электрооборудованием), кг
7750
Класс точности станка по ГОСТ 8
П
|
29.10.2016
|
|
|

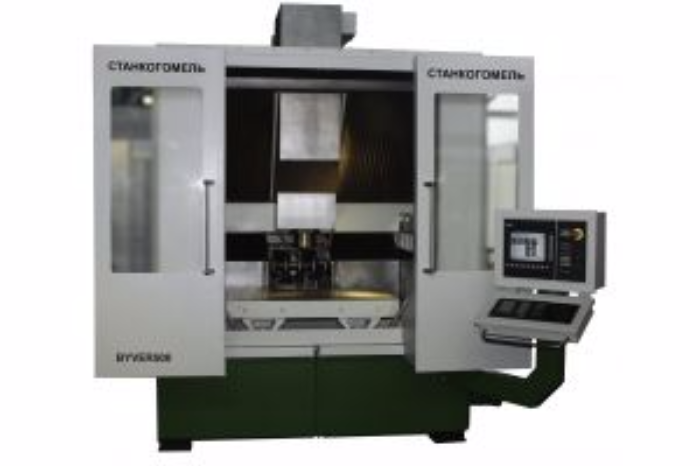

3-х осевой вертикальный обрабатывающий центр BYVER500
Наименование параметров Значение
1 Рабочие перемещения, мм:
ось Х
ось Y
ось Z
1000
540
530
2 Дискретность задания, мм:
-перемещений по осям X,Y,Z
0,001
3 Наибольшая масса устанавливаемой заготовки с зажимным приспособлением, кг
1000
4 Размер поверхности стола LxB, мм 1200х650
5 Предельные размеры заготовки, устанавливаемой в делительном устройстве, мм
-диаметр
-длина
250
1000
6 Конус для крепления инструмента в шпинделе SK40 DIN 69871
7 Мощность привода главного движения, кВт, S1 11
8 Максимальная частота вращения шпинделя, мин-1 8000
9 Максимальный момент вращения, Н.м 280
10 Число одновременно управляемых координат 4
11 Усилие зажима инструмента, Н 5000
12 Точность двухстороннего позиционирования
по осям Х, Y, Z, мкм
±4
14 Максимальная зона нечувствительности, В, по осям Х, Y, Z, мкм
3
15 Пределы рабочих подач , мм/мин :
по осям X, Y, Z 1 - 20000
16 Пределы скоростей (быстрых) установочных перемещений, мм/мин:
по осям X, Y, Z
40000
17 Наибольшее усилие подачи, Н:
оси X ,Y
ось Z
6300
8000
18 Количество инструментов в магазине, шт 30
19. Время смены инструмента от стружки до стружки, с 6
20 Тип УЧПУ SINUMERIK 802Dsl, SINUMERIK 840Dsl
21 Преобразователи линейных перемещений HEIDENHAIN илиЛИР
22 Блоки путевых микровыключателей BALLUFF
|
29.10.2016
|
|
|

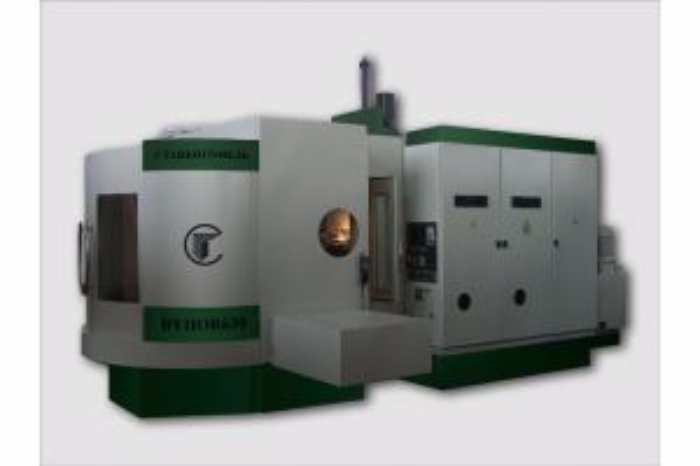

Высокопроизводительный горизонтальный обрабатывающий центр ГДМ630/BYHOR630
Технические характеристики
Предельные размеры, устанавливаемой заготовки, мм:
- длина
- ширина
- высота
800
630
750
Предельные размеры обрабатываемых поверхностей, мм:
- длина
- ширина
- высота
800
630
700
Наибольшая масса устанавливаемой заготовки с приспособлением, кг 800
Наибольшие размеры инструмента, устанавливаемого на станке, мм:
- максимальный вылет инструмента от торца шпинделя
- диаметр без пропуска гнезд в магазине
- диаметр с пропуском гнезд в магазине
300
100
240
Наибольшая масса оправки с инструментом в магазине, кг 20
Наличие накопителей инструмента да
Количество инструментов в инструментальном магазине 60
Наибольшее перемещение рабочих органов станка, мм:
- поперечное перемещение стола (ось Х)
- вертикальное перемещение шпиндельной бабки(осьY)
- продольное перемещение стойки (ось Z)
- вращение стола (ось В)
1000
750
835
360°
Дискретность задания перемещений по осям X, Y, Z, мкм/ по оси В, угл.с 1/1
Время автоматической смены инструмента/ заготовок, с 8/15
Точность двухстороннего позиционирования А, мкм
- стола (ось Х), шпиндельной бабки (ось Y), стойки (ось Z)
- стола (ось И), угл.с
10
6
Повторяемость двухстороннего позиционирования Rmax, мкм:
- стола (ось X) / шпиндельной бабки (ось Y)/ cтойки (ось Z) / стола (ось В), угл.с
7/6/7/4
Максимальная зона нечувствительности Bmax, мкм:
- стола (ось X) / шпиндельной бабки (ось Y)/ cтойки (ось Z) / стола (ось В), угл.с
3/3/3/2
Количество управляемых осей координат 5
Количество одновременно управляемых осей координат 4+шпиндель
Максимальная частота вращения шпинделя, мин-1 10000
Пределы рабочих подач, мм/мин:
- стола (ось X) / шпиндельной бабки (ось Y) / cтойки (ось Z) / стола (ось В) мин-1 1-20000
1-17
Пределы скоростей ускоренных (установочных)перемещений , мм/мин:
- стола (ось X) / шпиндельной бабки (ось Y) / cтойки (ось Z) / стола (ось В) мин-1 40000
30(80)
Наибольший крутящий момент на шпинделе, Н.м 700
Мощность главного привода (паспортное значение), кВт 17
Суммарная мощность электродвигателей, кВт 56
|
29.10.2016
|
|
|

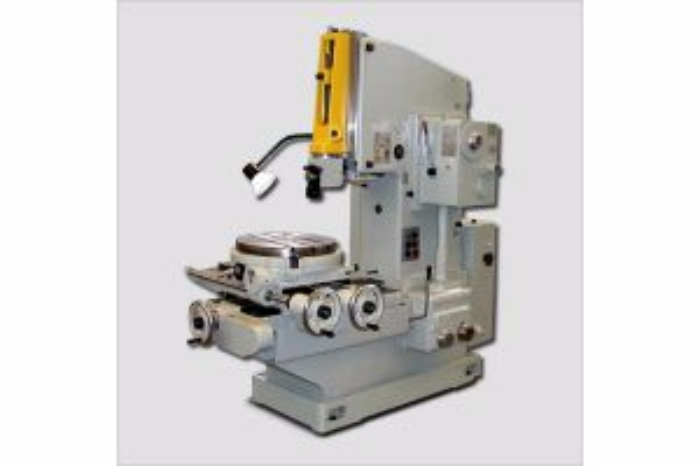

Малогабаритный долбежный станок ГД200-01 с механическим приводом
Технические характеристики
Модель станка ГД200-01
Рабочий ход долбяка, мм 20-200
Расстояние от плоскости стола до нижней поверхности направляющих долбяка, мм 320
Расстояние от наружной плоскости резцедержателя до станины, мм 450
Наибольшая высота обрабатываемого изделия, мм, при обработке поверхности:
- наружной 300
- внутренней 100
Скорость долбяка под нагрузкой, двойных ходов в минуту 15,66,101
Диаметр стола, мм 500
Рабочие перемещение стола:
- продольное, мм 500
- поперечное, мм 400
- круговое, град 360
Пределы подач стола на один двойной ход долбяка:
- продольных, мм 0,1-1,2
- поперечных, мм 0,1-1,2
- круговых, град 0,07-0,8
Мощность главного привода, кВт 3,6
Габаритные размеры станка, мм:
длина х ширина х высота 1900х1270х2175
Масса станка, кг 2000
|
29.10.2016
|
|
|

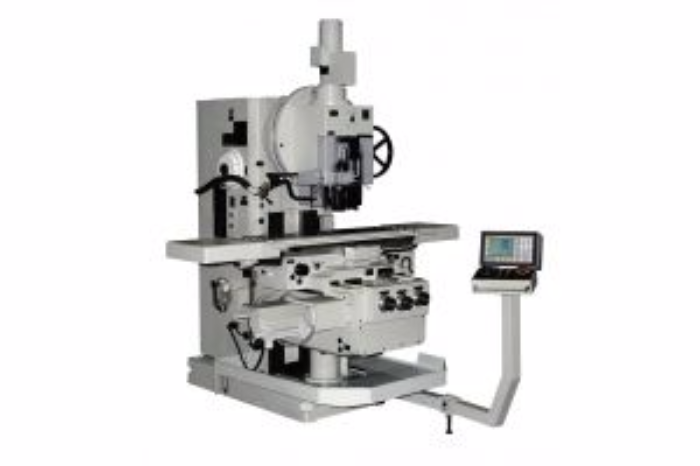

Консольно-фрезерные станки с программируемым контроллером FSS450TNC FU450MRApUGTNC
Технические характеристики
1. Рабочая поверхность стола: 315х1250, 400х1600, 450х1800 мм;
2. Нагрузка на стол: 1000, 1500 кг;
3. Ход стола: продольный 850 или 1120 мм, поперечный – 270, 345 мм, по вертикали 350, 400, 630 мм;
4. Мощность главного привода: 5,5, 11, 15 кВт;
5. Скорость вращения шпинделя: 28-1400, 56-2240 об/мин;
6. Скорости подачи программируется от 0 до 3400 мм/мин для осей X,Y; до 1600 мм/мин по Z;
7. Точность позиционирования до 0,025 мм;
8. Максимальное кол-во программ – 20, подпрограмм – 50.
|
29.10.2016
|
|
|

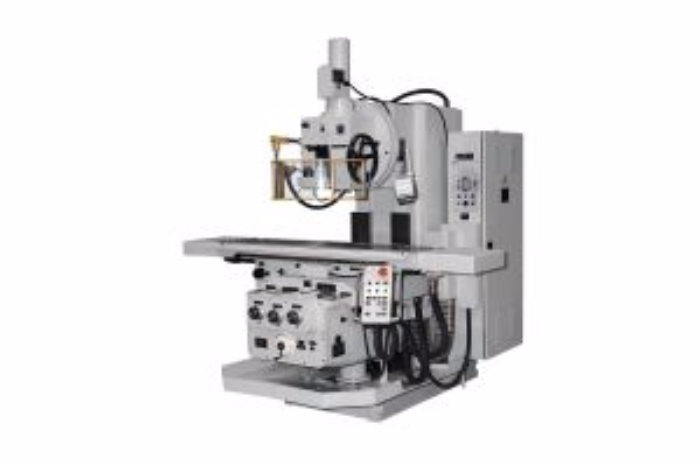

Широкоуниверсальный консольно-фрезерный станок мод. FU350MRApUG-03, FU450MRApUG
Технические характеристики
Модель станка FU350MRApUG-03 FU450MRApUG
Модель аналога,
производимого в СНГ 6Т82Ш ГФ3203
Рабочая поверхность стола, мм
* специальное исполнение 315х1250
375х1600* 400х1600
450х1800*
Нагрузка на стол, кг 1000 1500
Продольное перемещение стола, мм
* специальное исполнение 850
1000* 1120
1320*
Поворот стола в обе стороны, град. 45 45
Поперечное перемещение крестового суппорта, мм 270 345
Вертикальное перемещение консоли, мм
* специальное исполнение 500
355* 630
400*
Ручное поперечное перемещение контропоры с вертикальным шпинделем, мм 500 500
Мощность главного привода, кВт 5.5 11
Макс. крутящий момент на шпинделе, Нм
горизонтальный/вертикальный 925/600 1850/1200
Конус инструмента ISO-50 ISO-50
Диаметр переднего подшипника, мм 110 110
Максимальный диаметр фрезерной головки, мм 250 315
Угол поворота вертикального шпинделя в обе стороны, град. 360 360
Количество подач 18 18
Диапазон частот вращения горизонтального шпинделя, об/мин
* специальное исполнение 28…1400
45...2240* 28…1400
45...2240*
Вертикальный шпиндель приводная мощность, кВт 5,5 11
Диапазон частот вращения вертикального шпинделя,
об/мин 28…1400 28…1400
Продольные и поперечные подачи, мм/мин
* специальное исполнение 16…800
25...1250* 16…800
25...1250*
Вертикальные подачи, мм/мин
* специальное исполнение 5…250
8...400* 5…250
8...400*
Мощность привода подач, кВт 1.5 2.2
Ускоренный ход, продольнный и поперечный, мм/мин 3150 3150
Ускоренный ход по вертикали, мм/мин 1000 1000
Общая потребляемая мощность, кВт 13.67 25.43
|
29.10.2016
|
|
|
Вертикальный консольно-фрезерный станок FSS350MR, FSS450MR
ехнические характеристики
Модель станка FSS350MR FSS450MR
Модель аналога,
производимого в СНГ 6Т12 6Т13
Рабочая поверхность стола, мм
* специальное исполнение 315х1250
375х1600* 400х1600
450х1800*
Нагрузка на стол, кг 1000 1500
Продольное перемещение стола, мм
* специальное исполнение 850
1000* 1120
1320*
Поворот стола в обе стороны, град. -- --
Поперечное перемещение крестового суппорта, мм 270 345
Вертикальное перемещение консоли, мм
* специальное исполнение 350
505* 400
630*
Мощность главного привода, кВт
* специальное исполнение 5.5
7,5* 11
15*
Макс. крутящий момент на шпинделе, Нм 925 1850
Конус инструмента ISO-50 ISO-50
Диаметр переднего подшипника, мм 100 100
Максимальный диаметр фрезерной головки, мм 250 315
Перемещение пиноли, мм 90 90
Угол поворота в обе стороны, град. 45 45
Количество подач 18 18
Диапазон частот вращения, об/мин
* специальное исполнение 28…1400
45...2240* 28…1400
45...2240*
Продольные и поперечные подачи, мм/мин
* специальное исполнение 16…800
25...1250* 16…800
25...1250*
Вертикальные подачи, мм/мин
* специальное исполнение 5…250
8...400* 5…250
8...400*
Мощность привода подач, кВт 1.5 2.2
Ускоренный ход, вдоль и поперек, мм/мин 3150 3150
Ускоренный ход по вертикали, мм/мин 1000 1000
Общая потребляемая мощность, кВт 8.23 14.43
Дополнительная комплектация:
-централизованная автоматическая импульсная смазка направляющих и ходовых винтов;
-универсальная делительная головка (УДГ)
-стол поворотный;
-тиски станочные;
-комплект вспомогательного инструмента.
|
29.10.2016
|
|
|

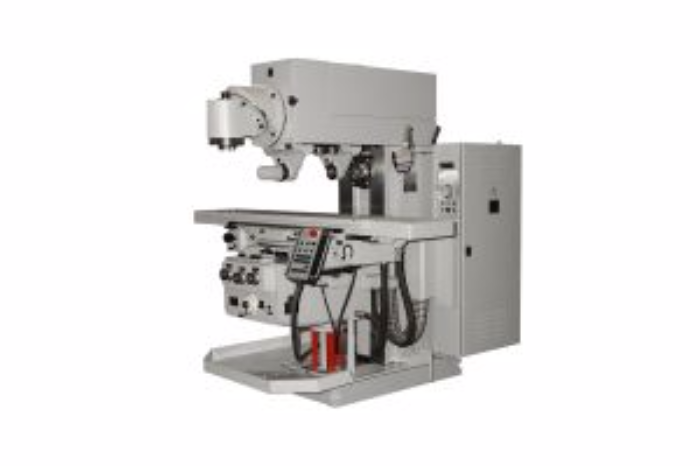

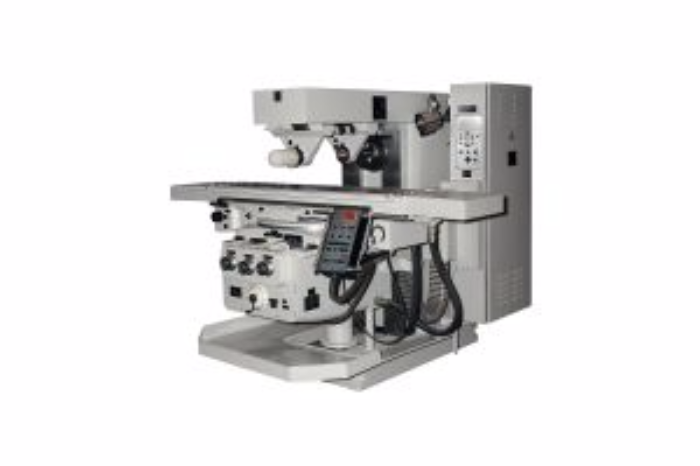

Горизонтальный консольно - фрезерный станок FW350MR, FW450MR, FU350MR, FU450MR
Модель станка FW350MR FW450MR FU350MR FU450MR
Модель аналога, производимого в СНГ 6Т82Г 6Т83Г 6Т82 6Т83
Рабочая поверхность стола, мм
* специальное исполнение 315х1250
375х1600* 400х1600
450х1800* 315х1250
375х1600* 400х1600
450х1800*
Нагрузка на стол, кг 1000 1500 1000 1500
Продольное перемещение стола, мм
* специальное исполнение 850
1000* 1120
1320* 850
1000* 1120
1320*
Поворот стола в обе стороны, град -- -- 45 45
Поперечное перемещение крестового суппорта, мм 270 345 270 345
Вертикальное перемещение
консоли, мм
*специальное исполнение 355
505* 400
630* 350
505* 400
630*
Мощность главного привода, кВт
*специальное исполнение 5.5
7,5* 11
15* 5.5
7,5* 11
15*
Макс. крутящий момент на шпинделе, Нм 925 1850 925 1850
Конус инструмента ISO-50 ISO-50 ISO-50 ISO-50
Диаметр переднего подшипника, мм 110 110 110 110
Максимальный диаметр фрезерной головки, мм 250 315 250 315
Количество подач 18 18 18 18
Диапазон частот вращения, об/мин
*специальное исполнение 28…1400
45...2240* 28…1400
45...2240* 28…1400
45...2240* 28…1400
45...2240*
Продольные и поперечные подачи, мм/мин
*специальное исполнение 16…800
25...1250* 16…800
25...1250* 16…800
25...1250* 16…800
25...1250*
Вертикальные подачи, мм/мин
*специальное исполнение 5…250
8...400* 5…250
8...400* 5…250
8...400* 5…250
8...400*
Мощность привода подач, кВт 1.5 2.2 1.5 2.2
Ускоренный ход, вдоль и поперек, мм/мин 3150 3150 3150 3150
Ускоренный ход по вертикали, мм/мин 1000 1000 1000 1000
Общая потребляемая мощность, кВт 8.11 14.31 8.11 14.31
Дополнительная комплектация:
-централизованная автоматическая импульсная смазка направляющих и ходовых винтов;
-накладная вертикальная фрезерная головка;
-накладная долбежная головка;
-универсальная делительная головка (УДГ)
-стол поворотный;
-тиски станочные;
-комплект вспомогательного инструмента.
|
29.10.2016
|
