Технические данные		MASTURN 70 CNC - 4500
Рабочий диапазон
Рабочий диаметр над станиной	мм	720 / 820
Рабочий диаметр над поперечным суппортом	мм	430 / 530
Межцентровое расстояние	мм	4500
Рабочий шпиндель
Передний конец шпинделя (DIN55027)	-	B11, C11
Отверстие шпинделя	мм	106/128
Система управления
Система управления	-	HEIDENHAIN
MANUAL plus 4110
SIEMENS MANUAL TURN
Главный привод
Мощность двигателя	кВт	28 / 22
Автоматическая двухступенчатая коробка передач
Диапазон оборотов шпинделя	об/мин	0-1800
Макс. крутящий момент на шпинделе: на 1-й ступени	Нм	3000 / 2370
Макс. крутящий момент на шпинделе: на 2-ой ступени	Нм	540 / 430
Ось X
Ход	мм	360
Ось Z
Ход	мм	4500
Инструментальная головка		Multifix D1
Макс. профиль резца	мм	40x40
Задняя бабка
Конус полости в пиноли - MORSE	-	6
Габариты станка
Длина x ширина x высота	мм	6500x1800x1863
Масса станка	кг	6500

Технические характеристики СТД 28
параметр	значение
Мощность двигателя, кВт	1,5
Диаметр обрабатываемых воздуховодов, мм	160 -1600
Наименьшее сечение прямоугольных воздуховодов, мм	160х160
Наибольшее сечение прямоугольных воздуховодов, мм	750х750
Максимальная длина обрабатываемых воздуховодов, мм	2500
Толщина листа обрабатываемых воздуховодов, мм:	с угловым швом	от 0,55 до 1,0
с лежачим швом	от 0,55 до 1,0
Рабочее давление воздуха, мПа	0,4
Габаритные размеры с (опорой)хВ	Длина	4675
Ширина	2240
Высота	2525
Масса не более, кг	1600

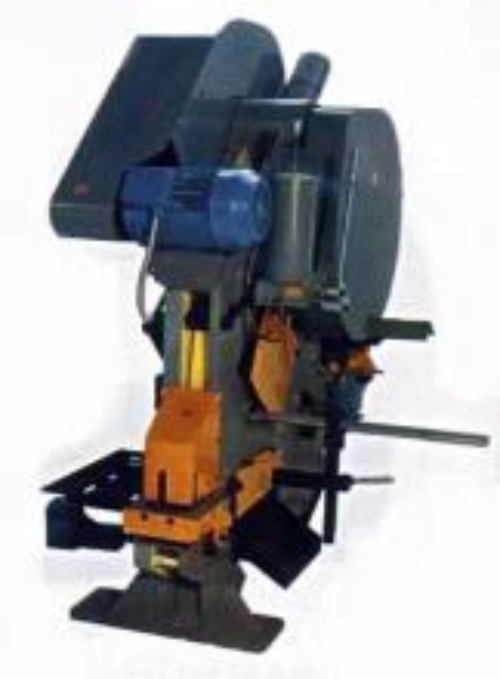

Технические характеристики НГ5223
параметр	значение
Наибольшие размеры обрабатываемого проката, мм	толщина и ширина полосы	18х190
диаметр круга	60
сторона квадрата	45
Равнобокий уголок, отрезка	под углом 90°	125х14
под углом 45°	100х10
Наибольший профиль:	двутавра	18а
швеллера	18а
Пробиваемое отверстие, мм	диаметр	32
толщина материала	16
Наибольшие размеры пробиваемых пазов прямоугольной формы, мм	толщина	10
длина	60
Ширина	65
Номинальное усилие пресса, кН	830
Мощность электродвигателя, кВт	4,0
Габаритные размеры, мм	1800х700х1885
Масса, кг	2500

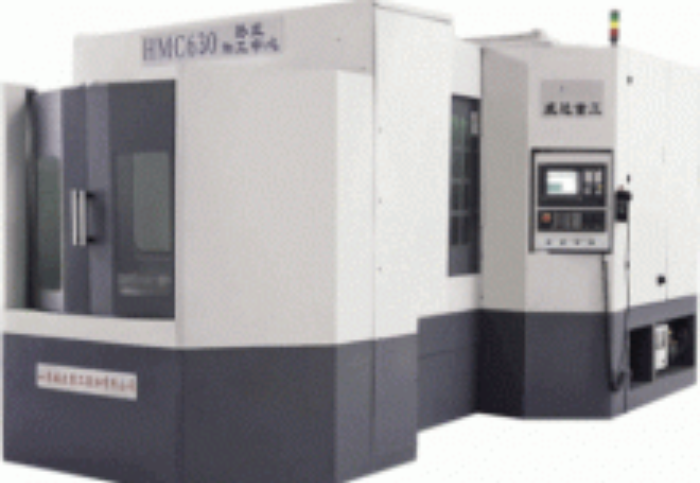

Технические характеристики

Параметры	Единицы	HMC630
Перемещение по осям X / Y / Z
мм
1050х900х900
Размер стола
мм
630 х 630
Макс. нагрузка на рабочий стол
кг
1300
Периодическая круговая подача стола
1° х 360°
Точность координатного перемещениярабочего стола
±2″
Точность повторного координатного перемещения
±1,5″
Скорость быстрой подачи
м/мин.
45
Скорость вращения шпинделя
об./мин.
35 - 8000
Тип стержня резца
BT50
Диаметр передней шейки шпинделя
мм
100
Мощность основного двигателя
кВт
18.5/22
Вместимость инструментального магазина
количество
60
Вес инструмента
кг
25
Точность координатного перемещения
мм
±0.0025 (японские промышленные стандарты)
Точность повторного координатного перемещения
мм
±0.0015 (японские промышленные стандарты)
Вес станка
кг

Основные характеристики горизонтально-расточного станка ГРС13A:

полностью управляемый горизонтально-расточной станок
крестообразное исполнение станин
4 линейные оси + поворотный стол
выдвижной рабочий шпиндель
станок спроектирован для универсальной обработки в машиностроении
подходит как для черновой, так и для чистовой обработки
по заказу возможно станок оснастить автоматической сменой инструмента, охлаждением инструмента (CHZ), охлаждением через ось шпинделя (CHOV), охлаждением туманом или стружковым конвейером
возможный вариант станка с невыдвижным шпинделем с частотой вращения до 5000 об/мин или электрошпинделем с параметрами требуемыми заказчиком

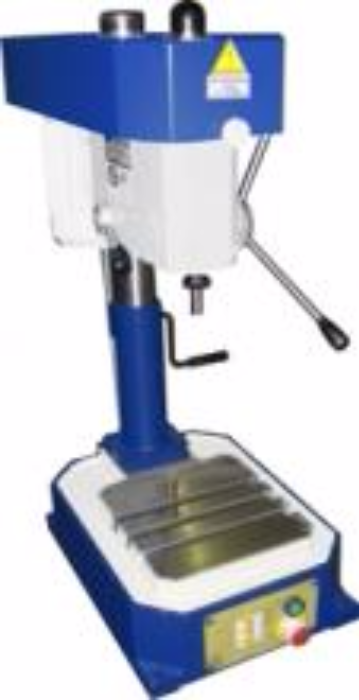

Технические характеристики станка ГС2112
Модель	ГС2112
Наибольший условный диаметр сверления в стали, мм	12
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм, не менее  	190
Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм
наибольшее, не менее
наименьшее, не более
450
100
Наибольший ход сверлильной головки, мм	250
Наибольший ход шпинделя, мм	100
Размер конуса шпинделя, мм
наружный по ГОСТ 9953-82
В18
Размер рабочей поверхности плиты, мм
ширина
длина
250
250
Количество Т-образных пазов	2
Расстояние между пазами	100
Ширина паза	14 Н14
Количество скоростей шпинделя	5
Пределы чисел оборотов шпинделя, об/мин.	450, 800, 1400, 2500, 4500
Мощность привода, кВт	0,55
Напряженность питающей сети, В	380
Габаритные размеры станка, мм не более
длина
ширина
высота


780
420
982
Масса станка (нетто/брутто), кг, не более	100/135
Габаритные размеры тумбы (LxBхH), мм не более	505х405х720
Масса тумбы, кг, не более	40
Масса станка с тумбой (нетто/брутто), кг, не более	135/170
Габаритные размеры упаковки (LxBхH), мм не более	900х595х1020

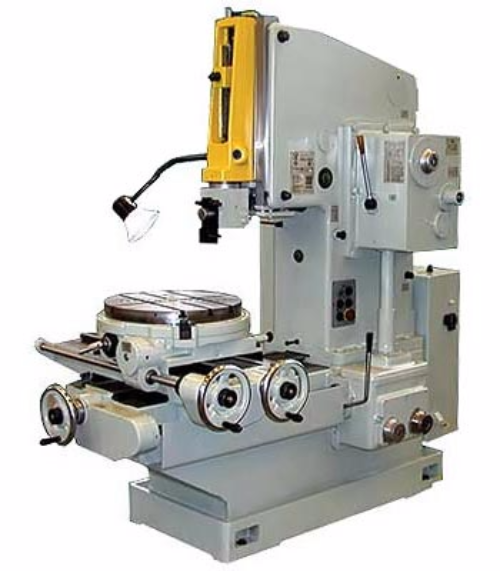

Технические характеристики ГД200
параметр
значение
Рабочий ход долбяка, мм	20...200
Скорость долбяка под нагрузкой, двойных ходов в минуту	66, 101
Диаметр круглого стола, мм	500
Углубление станины, мм	450
Высота над столом, мм	320
Количество фиксированных положений стола	12
Наибольшее сечение державки для резца, мм	32x20
Наибольший угол поворота долбяка в направлении продольной подачи, град	5
Максимальный угол поворота головки резцедержателя, град	90
Наибольшее усилие резания, кН	15
Мощность главного привода, кВт	3,6
Наибольшая высота обрабатываемого изделия, мм	при наружной обработке	300
при внутренней обработке	100
Наибольшее перемещение стола, мм	в продольном направлении	500
в поперечном направлении	400
круговое, град	360
Рабочие подачи на двойной ход долбяка	продольные, мм	0,1...1,2
поперечные, мм	0,1...1,2
круговые, град	0,07...0,08
Габаритные размеры, мм	длина	1900
ширина	1270
высота	2175
Масса станка, кг	2000

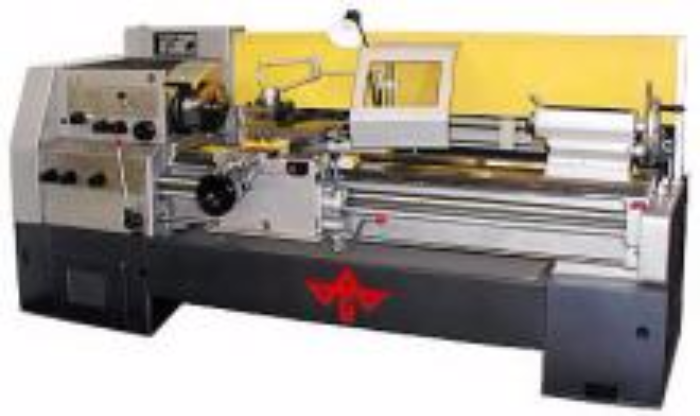

Технические характеристики 16В20
параметры
значения
Класс точности	H
Диаметр отверстия в шпинделя, мм	54
Наибольший диаметр обрабатываемой заготовки, мм	над станиной	445
над суппортом	220
Наибольшая длина обрабатываемой заготовки, мм	1000
Частота вращения шпинделя, об/мин	10...1400
Конец шпинделя фланцевого по ГОСТ 12593-72	6
Количество скоростей вращения шпинделя, не менее	прямого вращения	24
обратного вращения
Скорость быстрого перемещения суппорта, м/мин:	продольного перемещения	4
поперечного перемещения
Наибольший угол поворота верхнего суппорта, град	±90
Диапазон оборотов шпинделя, об/мин	10...1400
Количество подач	50
Пределы рабочих подач суппорта	продольных, мм/об	0,036...22,4
поперечных, мм/мин	0,018...11,2
Пределы шагов нарезаемых резьб	метрических ,мм	0,5...224
модульных, мм	0,5...224
дюймовых, ниток на дюйм	77...0,125
питчевых, дюйм	77...0,125
Наибольшая длина перемещения, мм:	каретки	650
нижнего суппорта	280
верхнего суппорта	130
пиноли	150
задней бабки (поперечное смещение)	±15
Количество электродвигателей	3
Мощность электродвигателя главного привода, кВт	7,5
Габаритные размеры , мм	2800х1190х1450
Масса, кг	2370

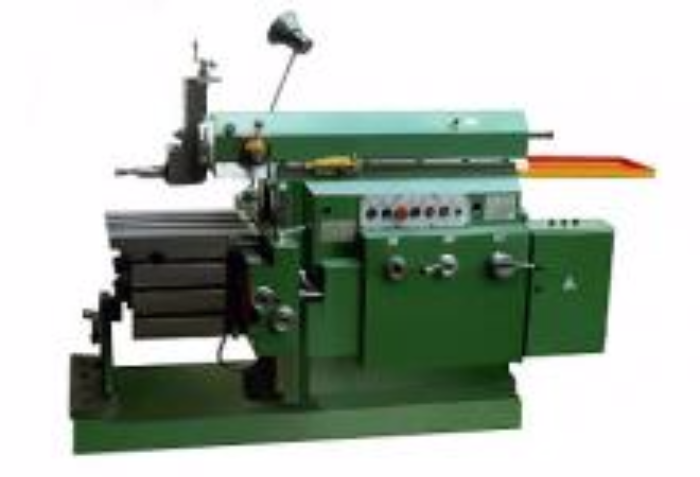

Технические характеристики 7305Т
параметр
значение
Наибольший ход ползуна, мм:	для строгания	500
для долбления	200
Размеры верхней рабочей поверхности стола, мм	500
х 400
Частота ходов ползуна, дв. ход/мин	13,2
- 150
Подача стола, мм/дв.ход.:	горизонтальная	0,2 - 5,0
вертикальная	0,04 - 1,0
Мощность главного привода, кВт	5,5
Масса станка (без принадлежностей), кг, max	1980
Габаритные размеры станка, мм	длина	2380
ширина	1085
высота	1560

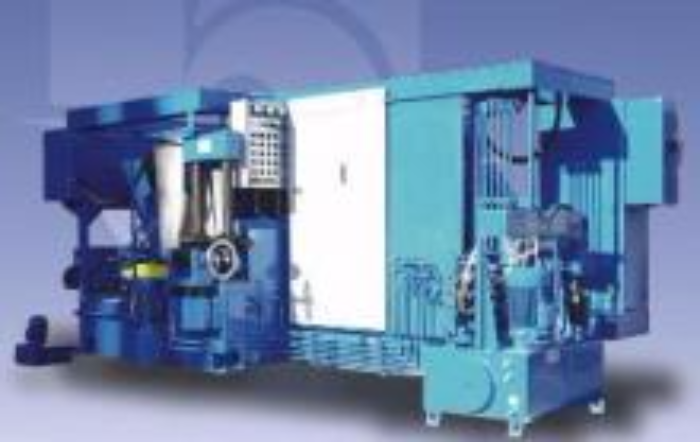

Технические характеристики МП6-1515-002
Наименование	Значение
Тип обрабатываемых рельсов	Р65, Р75
Диаметр специальной дисковой пилы с твёрдосплавными зубьями, мм	630
Толщина пилы по режущим зубьям, мм	6,5
Диаметр дисковой пилы с быстрорежущими зубьями, мм	630
Диаметр шпинделя под пилу, мм	80
Наибольшее перемещение бабки пильного диска, мм	275
Величина подачи бабки пильного диска, мм/мин	22,4; 67,5;94,4
Частота вращения пилы, мин-1	11,9
быстрорежущая пила	5,6,8
твёрдосплавная пила	40,6; 56,8
Диаметр специальных свёрл с твёрдосплавными пластинками, мм	36
Количество шпинделей в одной сверлильной головке, шт	3
Количество шпинделей в двух сверлильных головках, шт	6
Наибольший ход перемещения сверлильных головок, мм	200
Частота вращения свёрл, мин-1	350
Количество электродвигателей на станке, шт	14
Суммарная мощность электродвигателей, кВт	50,59
Габариты станка, мм
длина	5130
ширина	2400
высота	1840

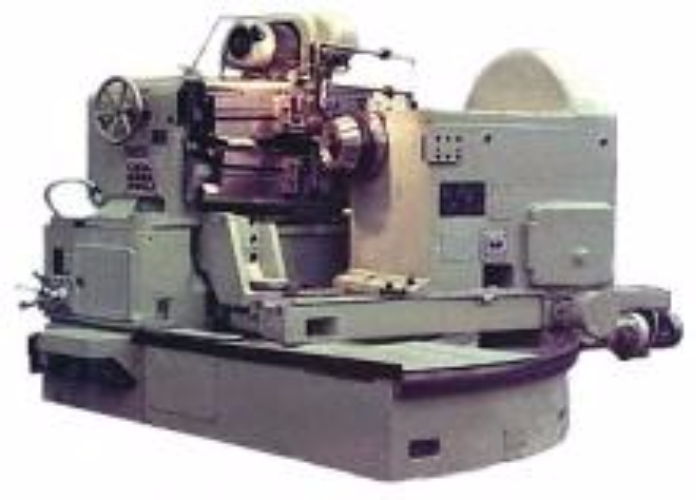

Технические характеристики 5С286П
параметр
Класс точности:	П
Наибольший диаметр обрабатываемой детали, мм	800
Наибольший модуль обрабатываемых зубчатых колес	16
Наибольшая ширина зубчатого венца, мм	125
Мощность, кВт:	7,5
Размеры (ДxШxВ), мм:	3615x2970x2375
Масса станка с выносным оборудованием, кг:	18500

Наименование показателя	ТШ 1.10
Наружный диаметр круга, мм	250
Высота круга, мм	40
Посадочный диаметр, мм	76
Диаметр изношенного круга, мм	150
Класс неуравновешенности	кл. 2 или кл. 1
Регулируемы подручники шт.	2
Высота центров кругов от основания, мм	265
Частота вращения вала, мин. -1	1500
Максимальная скорость резания, м/с	19,5
Мощность электродвигателя, кВт	2,2
Ток питающей сети	переменный, трехфазный, 50Гц, 380 В
Габаритные размеры станка, мм
Длина	610
Ширина	395
Высота	535
Масса, кг.	78,5

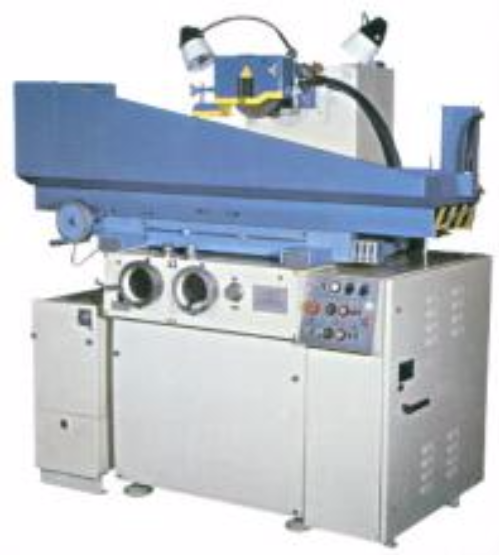

Технические характеристики 3Д711ВФ11
параметр
исп. 30 без УЦИ	исп. 31 с УЦИ	исп. 20
с командоконтроллером
Диапазон шлифования
240х630
Размеры рабочей поверхности стола, мм
200х630
Рабочие подачи:	стола, мм
2...35
суппорта, мм/ход.
0,3...40
шлифголовки
0,002...0,08
Наибольшие перемещения, мм:	стола
670
суппорта
45
Частота вращения шпинделя, об/мин
2230
Количество электродвигателей на станке
8
Мощность главного привода, кВт
4,0
Размеры шлифовального круга, мм
300х76х40...63
Наибольшая масса обрабатываемой детали, кг
250
Габариты, мм	длина
2595
ширина
1775
высота
2035
Масса, кг
2950

Технические характеристики

Параметры	Ед.	X715
Размер стола	мм	2100x500
Перемещение по осям X/Y	мм	1500x670
Вертикальный рабочий ход передней бабки	мм	0 - 670
Число/Ширина/Длина Т-образного паза	мм	4/20/100
Макс. нагрузка на рабочий стол	кг	2000
Скорость подачи	мм/мин.	20-1800
Скорость быстрой подачи	мм/мин	3500
Частота оборотов шпинделя	об./мин.	35-1345
Ступень частоты вращения шпинделя	ступени	12
Расстояние между осью шпинделя и вертикальной направляющей	мм	610
Мощность двигателя шпинделя	кВт	7.5
Общие габариты	мм	3300x2380x2750
Вес станка	кг	7300

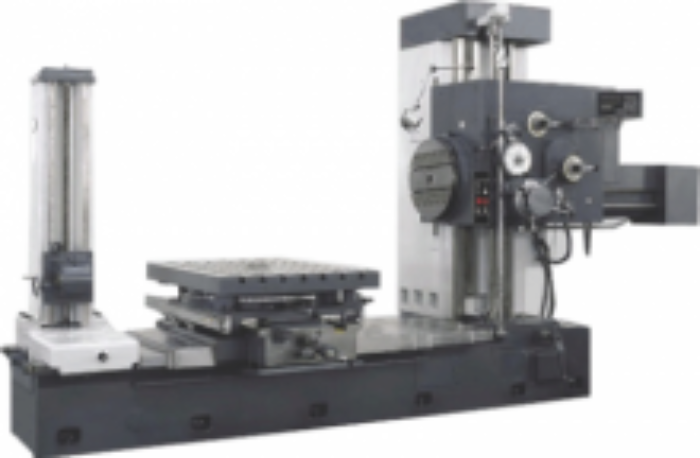

Технические характеристики

Параметры	Ед.	TP(Х)611
Размер стола	мм	1320х1010
Продольный/поперечный раб. ход стола	мм	1100-850
Число/Ширина/Расстояние Т-образных пазов	мм	7/22/125
Вертикальный рабочий ход передней бабки	мм	900
Макс. нагрузка на рабочий стол	кг	5000
Диаметр шпинделя	мм	110
Перемещение гильзы шпинделя	мм	550
Радиальный рабочий ход шпинделя сверла радиального суппорта	мм	160
Макс. диаметр сверления	мм	50
Конус шпинделя		MT6
Диапазон скоростей шпинделя	об./мин.	12-950
Диапазон скорости шпинделя сверла	об./мин.	4-160
Мощность двигателя шпинделя	кВт	6.5/8
Мощность двигателя ускоренной подачи	кВт	3
Поднятие и опускание передней бабки, рабочая скорость быстрого перемещения	м/мин.	1.8
Общие размеры
Вес станка

Технические характеристики станка ГС2112
Модель	ГС2112
Наибольший условный диаметр сверления в стали, мм	12
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм, не менее  	190
Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм
наибольшее, не менее
наименьшее, не более
450
100
Наибольший ход сверлильной головки, мм	250
Наибольший ход шпинделя, мм	100
Размер конуса шпинделя, мм
наружный по ГОСТ 9953-82
В18
Размер рабочей поверхности плиты, мм
ширина
длина
250
250
Количество Т-образных пазов	2
Расстояние между пазами	100
Ширина паза	14 Н14
Количество скоростей шпинделя	5
Пределы чисел оборотов шпинделя, об/мин.	450, 800, 1400, 2500, 4500
Мощность привода, кВт	0,55
Напряженность питающей сети, В	380
Габаритные размеры станка, мм не более
длина
ширина
высота


780
420
982
Масса станка (нетто/брутто), кг, не более	100/135
Габаритные размеры тумбы (LxBхH), мм не более	505х405х720
Масса тумбы, кг, не более	40
Масса станка с тумбой (нетто/брутто), кг, не более	135/170
Габаритные размеры упаковки (LxBхH), мм не более	900х595х1020

Технические характеристики ГД200
параметр
значение
Рабочий ход долбяка, мм	20...200
Скорость долбяка под нагрузкой, двойных ходов в минуту	66, 101
Диаметр круглого стола, мм	500
Углубление станины, мм	450
Высота над столом, мм	320
Количество фиксированных положений стола	12
Наибольшее сечение державки для резца, мм	32x20
Наибольший угол поворота долбяка в направлении продольной подачи, град	5
Максимальный угол поворота головки резцедержателя, град	90
Наибольшее усилие резания, кН	15
Мощность главного привода, кВт	3,6
Наибольшая высота обрабатываемого изделия, мм	при наружной обработке	300
при внутренней обработке	100
Наибольшее перемещение стола, мм	в продольном направлении	500
в поперечном направлении	400
круговое, град	360
Рабочие подачи на двойной ход долбяка	продольные, мм	0,1...1,2
поперечные, мм	0,1...1,2
круговые, град	0,07...0,08
Габаритные размеры, мм	длина	1900
ширина	1270
высота	2175
Масса станка, кг	2000

Технические характеристики 16В20
параметры
значения
Класс точности	H
Диаметр отверстия в шпинделя, мм	54
Наибольший диаметр обрабатываемой заготовки, мм	над станиной	445
над суппортом	220
Наибольшая длина обрабатываемой заготовки, мм	1000
Частота вращения шпинделя, об/мин	10...1400
Конец шпинделя фланцевого по ГОСТ 12593-72	6
Количество скоростей вращения шпинделя, не менее	прямого вращения	24
обратного вращения
Скорость быстрого перемещения суппорта, м/мин:	продольного перемещения	4
поперечного перемещения
Наибольший угол поворота верхнего суппорта, град	±90
Диапазон оборотов шпинделя, об/мин	10...1400
Количество подач	50
Пределы рабочих подач суппорта	продольных, мм/об	0,036...22,4
поперечных, мм/мин	0,018...11,2
Пределы шагов нарезаемых резьб	метрических ,мм	0,5...224
модульных, мм	0,5...224
дюймовых, ниток на дюйм	77...0,125
питчевых, дюйм	77...0,125
Наибольшая длина перемещения, мм:	каретки	650
нижнего суппорта	280
верхнего суппорта	130
пиноли	150
задней бабки (поперечное смещение)	±15
Количество электродвигателей	3
Мощность электродвигателя главного привода, кВт	7,5
Габаритные размеры , мм	2800х1190х1450
Масса, кг	2370

Технические характеристики 7305Т
параметр
значение
Наибольший ход ползуна, мм:	для строгания	500
для долбления	200
Размеры верхней рабочей поверхности стола, мм	500
х 400
Частота ходов ползуна, дв. ход/мин	13,2
- 150
Подача стола, мм/дв.ход.:	горизонтальная	0,2 - 5,0
вертикальная	0,04 - 1,0
Мощность главного привода, кВт	5,5
Масса станка (без принадлежностей), кг, max	1980
Габаритные размеры станка, мм	длина	2380
ширина	1085
высота	1560
