Техническая характеристика

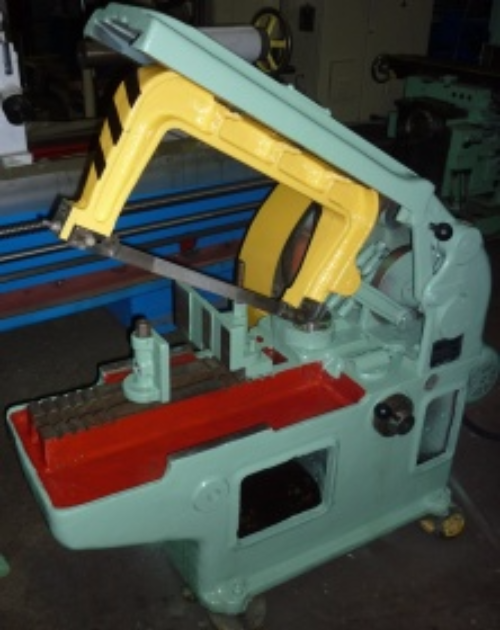

Станки модели 8725 предназначены для подрезки машинным ножовочным полотном труб, швеллеров, уголков, круглого проката.
Наибольшие размеры сечения разрезаемой заготовки, мм

- круглого 250
- квадратного 220х220

Наибольшая длина отрезаемой заготовки по упору, мм 350
Расстояние от основания станка до опорной поверхности заготовки, мм 550
Размеры применяемого ножовочного полотна(ДхШхТолщ.), мм 450х40х2 (диам. отв. 8)
Наибольшая ширина пропила, мм 3,5
Число двойных ходов пильной рамы в минуту 45, 56, 71, 112, 140, 128
Длина хода пильной рамы, мм 128
Производительность при резке стали 45 ГОСТ 1050-74 д. 100мм, не менее см2/мин 30
Удельная масса, кг/кВт 250/200
Удельная мощность, кВт/см2/мин 0,066/0,083
Срок сохранения норм точности до первого среднего ремонта при двухсменной работе, тыс. ч. 16
Установленная наработка на отказ, ч 1000
Суммарная мощность всех электродвигателей, квт 2,12/2,62
Объем бачка гидропривода 2,5
Габаритные размеры станка, мм 1560х720х1090
Масса станка, кг 500
Величина хода пильной рамы, мм. 152
Механизм зажима заготовки вручную
Угол поворота тисков, град. 45
Номинальное напряжение питания, В 380

Техническая характеристика

Рабочая область: 2600х1500 мм

Скорость перемещения: До 20 м/мин

Точность позиционирования: ±0.2мм

Ось X: Двусторонний сервопривод на зубчатой рейке

Ось Y: Модульный портал

Ось Z: Сервопривод, ШВП

Тип направляющих XYZ: Профильный рельс

Контроль качества реза: По напряжению дуги плазменного канала

Поиск металла: Омический датчик + датчик плавающей каретки

Стол: Цельносварной, двускатный, с газоотводом

Интерфейс управления: LCD 17” Клавиатура, мыш

Программное обеспечение: Mach3

Технические характеристики.

Долбежный станок 7А420 оснащенный механическим приводом используется для наружного и внутреннего долбления поверхностей имеющих плоскую или фасонных конфигурацию. Кроме того на станке можно обрабатывать вырезы и канавки, и осуществлять долбление с поднутрием до 10 град. Станок 7А420чаще всего используется в инструментальных и ремонтно-механических цехах и участках машиностроительных предприятий.

Длина хода долбяка, мм:
минимальная: 0
максимальная: 200

Расстояние от плоскости стола до нижнего конца направляющих долбяка, мм: 320
Расстояние от наружной плоскости резцедержателя до стойки (вылет), мм: 480
Диаметр рабочей поверхности стола,мм: 500

Максимальное перемещение:
продольное, мм. 500
поперечное, мм 400
по окружности, град: 360

Перемещение на один оборот маховичка рукоятки:
продольное, мм: 6
поперечное, мм: 6
по окружности, град: 4

Цена деления лимба:
продольное, мм: 0,05
поперечное, мм: 0,05
по окружности, мин: 2

Скорость быстрых перемещений:
продольное, м/мин: 1,8
поперечное, м/мин: 1,8
по окружности, град: 3,54

Габаритные размеры станка 7А420, мм
Длина: 2300
Ширина: 1270
Высота: 2175

Масса станка 7А420, кг: 2000

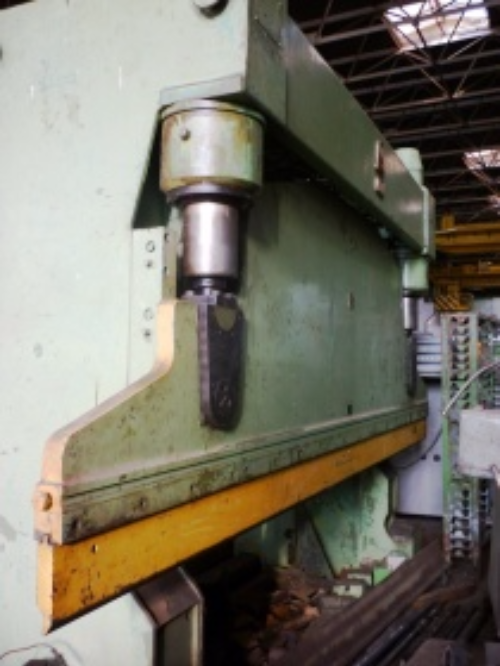

Машина листогибочная PELZ PYXA 100/4250/
Технические характеристики:
Сила прессования…..100т
Длина гиба…………..4250мм
Рабочее давление………….250 кг/см кв
Противодействующее усилие……….25т
Ход максимальный …………250мм
Скорость разбега, макс…………….0,063 м/сек -1
Скорость обратного хода………0,16 м/сек -1
Вылет…………..250мм
Ширина стойки в просвете……….2500мм
Максимальное расстояние между стойками и ползуном…………….475мм
Потребная энергия…………..20квт
Общий вес…….. 13-14 тонн

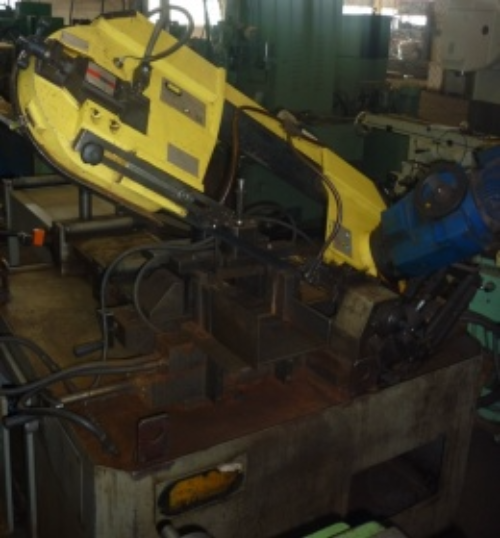

 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


РАЗМЕР ПИЛЫ, ММ     3300x27x0,9
СКОРОСТЬ ПИЛЫ, М/МИН 16÷120
МОЩНОСТЬ ДВИГАТЕЛЯ ПИЛЫ, КВТ 1,1
НАСОС СОЖ, КВТ    0,09
ВЕС, КГ 1100
ГАБАРИТЫ, ММ        2,3x1,8x1,7
ВЫСОТА РАБОЧЕГО СТОЛА, ММ 850

РАЗМЕРЫ РАЗРЕЗАЕМЫХ ЗАГОТОВОК

0°

мм    мм    мм
260    260x260    260x270

Технические характеристики:
Станки модели 3м666вф2 предназначены для затачивания зуборезных головок и протяжек, нарезающих конические колеса с круговыми и прямыми зубъями по ГОСТ 11902-77, ГОСТ 11903-77,
Диаметр изделия, мм 500
Скорость круга, м/с 23-27
Частота вращения круга, об/мин 1480
Мощность электродвигателя главного движения, кВт 2,2
Габарит, мм 1700х1800х1980
Масса без выносного оборудования, кг 6000
Завод изготовитель    Витебский завод заточных станков им. XXII съезда КПСС

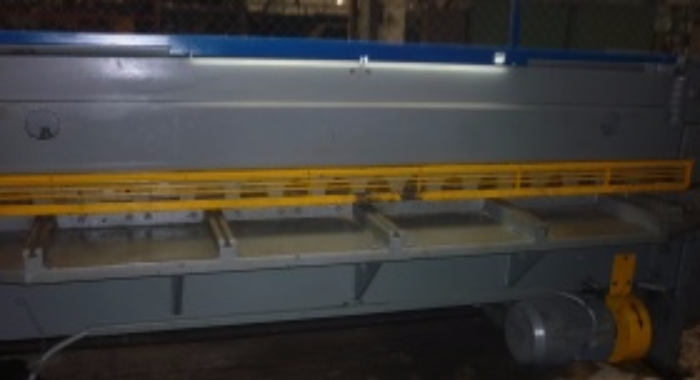

Технические характеристики НКЧ 6020
Наибольшие размеры разрезаемого листа, мм:
толщина    6
ширина    2500
Частота хода ножа, ходов/минуту    50
Мощность электродвигателя, кВт    8,5
Габаритные размеры, мм:
длина    3400
ширина    1400
высота    1450
Масса, кг    3450
НКЧ 6020 – ножницы листовые кривошипные широко применяются на предприятиях, которые занимаются, как мелкосерийным, так и серийным производством изделий из листового материала. Резка листов выполняется, как по разметке, так и с помощью упоров. Станина гильотинных ножниц сварная (надёжная защита от производственных вибраций). Стол, к которому крепится нож, имеет специальную регулировку, что позволяет выставлять нужный зазор (напрямую зависит от толщины обрабатываемого материала).

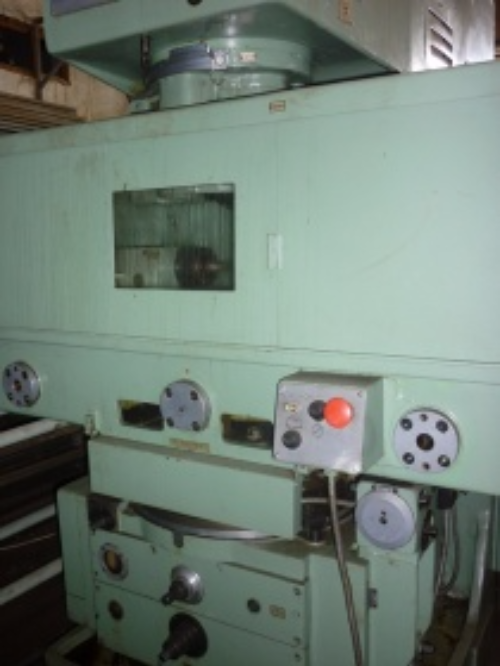

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА КООРДИНАТНО-РАСТОЧНОГО МОДЕЛИ 2Е450АФ1-1
Размеры рабочей поверхности стола, мм ……….. 630*1120
Расстояние от торца шпинделя до поверхности стола, мм….. 200…750
Расстояние от оси шпинделя до стойки (вылет),мм….. 710
Диаметр сверления, мм, не более………………… 30
Диаметр растачивания, мм, не более……………… 250
Перемещение стола, мм, не более :продольное………. 1000
Перемещение стола, мм, не более :поперечное………. 630
Габарит рабочего пространства (зоны резания)…… 1000*630*550
Габарит, мм…………. 2850*3000*3500
Масса станка (без принадлежностей и приставного оборудования),кг….. 8000
Производство……. Москва

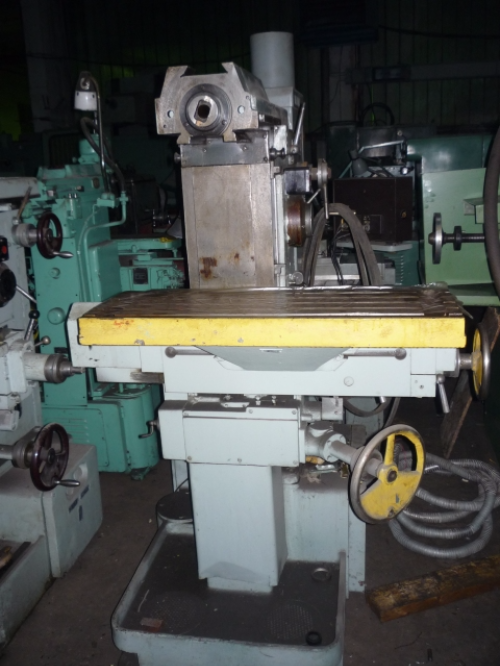

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

1. Наибольшее расстояние от торца горизонтального шпинделя до торца подвески..........298мм.
2. Расстояние от торца станины до оси вертикального шпинделя
                       наименьшее.........................125мм.
                       наибольшее..........................375мм.
3. Расстояние от торца горизонтального шпинделя до углового горизонтального стола
                       наименьшее..........................80мм.
                       наибольшее..........................460мм.
4. Расстояние от торца вертикального шпинделя до углового горизонтального стола
                       наименьшее..........................0
                       наибольшее..........................380мм.
5. Рабочая поверхность стола:
                       основной..............................630х250мм.
                       угловой горизонтальный.......800х250мм.
                       угловой универсальный.......630х200мм.
                       круглый(диаметр поверхности/высота)...250/110
6. Наибольший ход основного стола
                       продольный..........................400мм.
                       вертикальный........................380мм.
                              Габариты станка:

                         1285х1215х1780мм.

Технические характеристики:

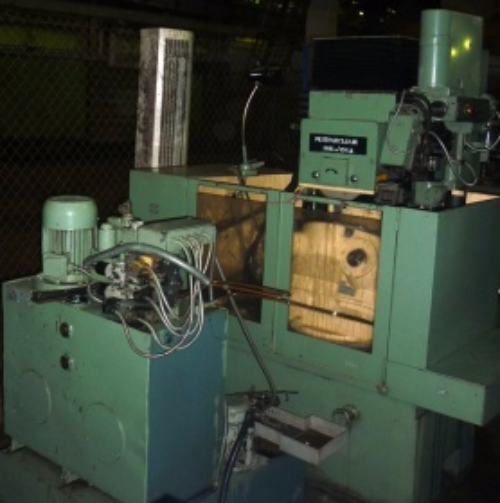

     Станки модели 3к833 предназначены для хонингования отверстий в гильзах, блоках, шатунах, двигателях внутреннего сгорания и других деталях.

Наибольший диаметр хонингования, мм 125;
Наименьший диаметр хонингования, мм 30;
Допустимый диаметр хонингования, мм 165;
Наименьшая длина хонингования, мм 30;
Наибольшая длина хонингования, мм 400;
Ход шпинделя, мм 500;
Расстояние от оси шпинделя до направляющих, мм 300;
Расстояние от торца шпинделя до поверхности фундаментной плиты, мм: наибольшее 1200, наименьшее 700;
Размер рабочей поверхности стола, мм (ширина х длина) 500 х 1000;
Кол-во Т-образных пазов 3;
Расстояние между Т-образными пазами, мм 140;
Конус шпинделя по ГОСТ25557-82: Морзе 4АТ6;
Кол-во скоростей шпинделя 3;
Частота вращения шпинделя, об/мин 160, 250, 400;
Ход толкателя разжима брусков, мм 40;
Давление в гидросистеме разжима брусков, МПа 0,6…2,0;
Расстояние от нижней плоскости основания полуавтомата до рабочей поверхности стола, мм 350;
Короткие хода имеются;
Размер станка, мм: длина 1295, ширина 1145, высота 2720;
Масса станка, кг 1520.

Технические характеристики

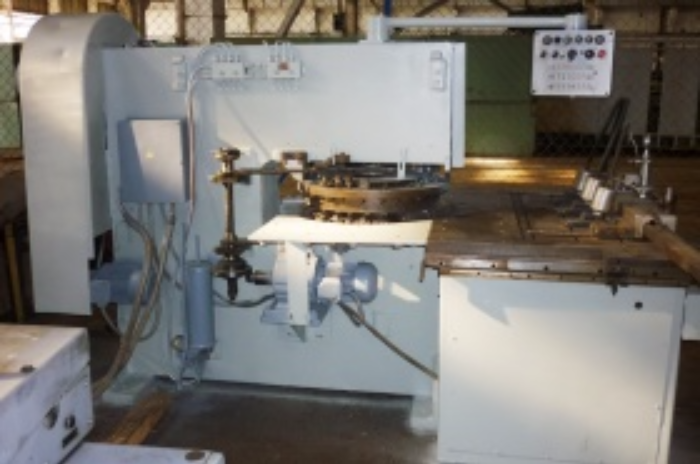

Пресс координатный КO120 Для пробивки отверстий по координатам в листовых заготовках типа шасси, шитков приборов, панелей
Модель кo120
Номинальное усилие, кН 100
Ход ползуна наибольший, мм 20
Мощность двигателя главного движения кВт 1,1
Габариты станка Длинна Ширина Высота (мм) 3010_2160_1700
Масса кг 3370

Технические характеристики:
Станки модели 5702в предназначены для чистовой обработки (после зубофрезирования и снятия фасок на торцах зубьев) незакаленных прямозубовых и косозубовых
Наибольший диаметр обрабатываемого изделия, мм: 125
Наименьший и наибольший модуль, мм 0,3-1,5
Наибольшая длинна устанавливаемого изделия, мм 250
Наибольшая ширина венца обрабатываемого зубчатого колеса, мм 40
Пределы частоты вращения швеллера, об/мин 100-630
Пределы осевых подач, мм/мин 32-310
Мощность электродвигателя главного движения, кВт 0,9
Габаритные размеры, мм 1450х870х1475
Масса, кг 1560

Технические характеристики:

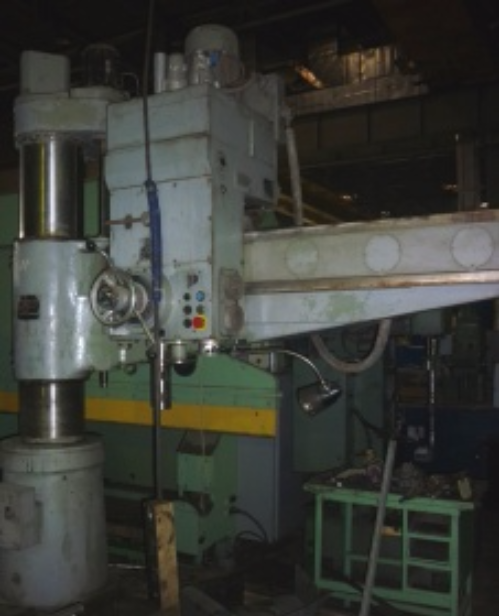

Станки модели 2а554 предназначены для сверления, рассверливания, зенкования, развертывания, нарезания резьбы; применяется в условиях единичного и серийного производства
Диаметр сверления в стали 45 по ГОСТ 1050-38, мм 50
Диаметр сверления в чугуне СЧ по ГОСТ 1412-89, мм 63
Условный диаметр нарезаемой резьбы в стали 45 по ГОСТ 1050-38 М52х5
Условный диаметр нарезаемой резьбы в чугуне СЧ по ГОСТ 1412-89 М54х4

Расстояние от оси шпинделя до направляющей колонны (вылет), мм

наибольшее 1600
наименьшее 375

Наибольшая масса инструмента, устанавливаемого на станке, кг 15
Диаметр гильзы шпинделя, мм 90+0,02
Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 5 АТ6

Расстояние от торца шпинделя до рабочей поверхности плиты, мм

наибольшее 1600
наименьшее 450

Перемещение шпинделя, мм

наибольшее 400
на один оборот лимба 120
на одно деление лимба 1

Наибольшее перемещение сверлильной головки по рукаву, мм 1225
Наибольшее вертикальное перемещение рукава по колонне, мм 750
Наибольший угол поворота рукава вокруг оси колонны, град. 360
Скорость вертикального перемещения рукава, м/с (м/мин) 0,023 (1,4)
Скорость вращения отвода шпинделя, м/с (м/мин) 0,06 (3,5)
Пределы частоты вращения шпинделя, мин-1 18....2000
Пределы подачи шпинделя, мм/об 0,045...5,0
Число ступеней вращения шпинделя 24
Число ступеней рабочих подач 24
Наибольший крутящий момент на шпинделе, Н.м. 7100
Наибольшее усилие подачи, Н 20000

Суммарная мощность установленных на станке электродвигателей, кВт 8,925

главного движения 5,5
перемещения рукава 2,2
гидрозажима колонны 0,55
насоса охлаждения 0,125
ускоренного отвода шпинделя 0,55

Класс точности по ГОСТ 8-82 Н

Габаритные размеры, мм

длина 2850
ширина 1030
высота 3430

Масса станка без съемных приспособлений, кг 4700

Технические характеристики:
Станки модели 16б16 предназначены для выполнения финишных операций токарной обработки, а также для нарезания метрической, дюймовой, модульной и питчевой резьб. Изделие устанавливается в центрах, патроне или цангах.
Длина, мм 2025
Ширина, мм 1060
Высота, мм 1450
Мощность двигателя главного движения, кВт 2,8
Масса станка, кг 2 000
Тип УЧПУ и емкость инструментального магазина
Частота вращения шпинделя min/max, об/мин 20/2 000
Диаметр детали над суппортом, мм 180
Диаметр обрабатываемой детали над станиной, мм 320
Длина обрабатываемой детали, мм 500
