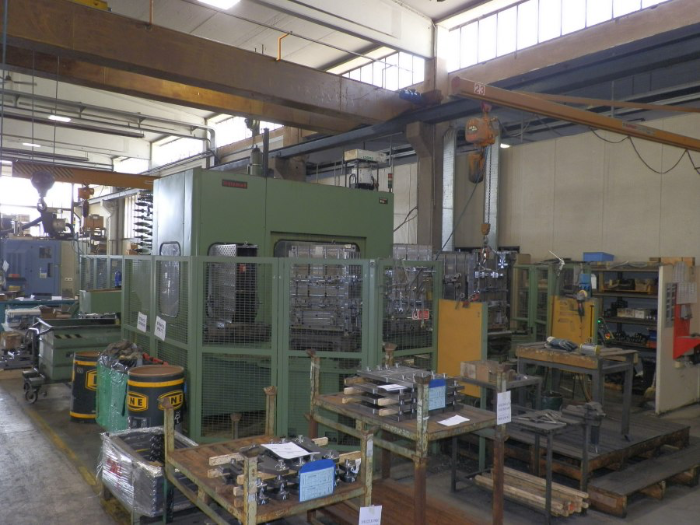

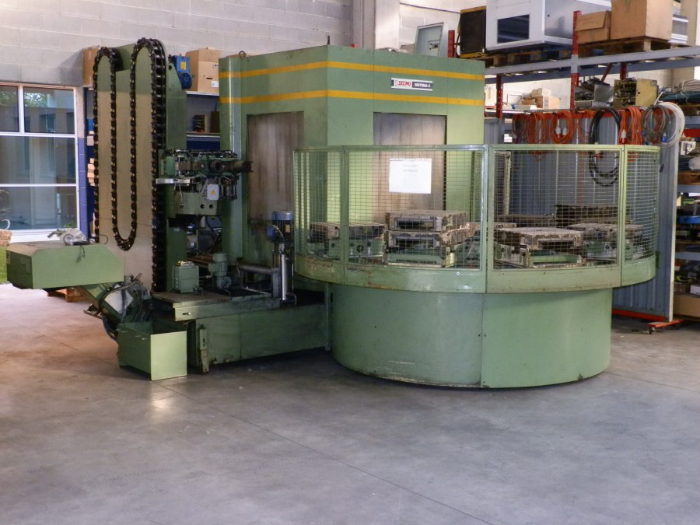

CENTRO DI LAVORO AD ASSE ORIZZONTALE
Centro di lavoro multipallet con le seguenti caratteristiche tecniche:
- corsa asse X= 1500mm
- corsa asse Y= 1100mm
- corsa asse Z=1300mm
- velocità di rapido 15.000mm/min
- tavola girevole continua Peisler
- 7 tavole pallet 800x800mm
- cambio utensile 92 posti
- velocità mandrino 4000rpm
- cono ISO50 DIN69871
- refrigerante esterno ed interno mandrino
- CNC D.Electron Z16
|
11.10.2016
|
|
|
Fresatrice a banco fisso - 5 assi
Fresatrice a banco fisso - 5 assi
Caratteristiche tecniche
X=1100 mm ( longitudinale )
Y=1100 mm ( verticale )
Z=700 ( trasversale )
asse B con tavola girevole continua da 800 mm
asse C ( divisore ) con tavola girevole continua verticale da 320 mm
Mandrino : ISO 50 DIN 69871
Velocità di rotazione : 5000 giri/min.
Potenza motore mandrino 13Kw
Cambio utensile con rastrelliera a 10 posti
|
11.10.2016
|
|
|

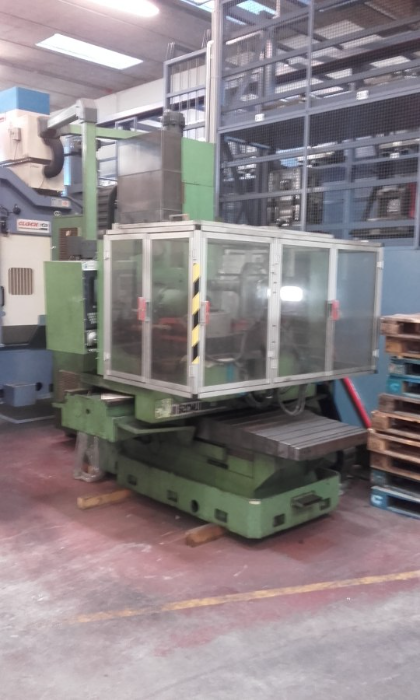

ANAYAK VH2200
Fresatrice a T con le seguenti caratteristiche tecniche:
- corsa asse X= 2000mm
- corsa asse Y= 920mm ( 800 mm con testa in posizione verticale )
- corsa asse Z=900mm
- velocità di rapido 10.000mm/min
- dimensione tavola mm2200x750 - 6 cave a T da 18mm H7
- portata sulla tavola 3.500kg
- velocità mandrino 3000rpm
- cono ISO50 DIN69871 A50 - codulo DIN69872-B50
Vedere specifiche allegate
|
11.10.2016
|
|
|

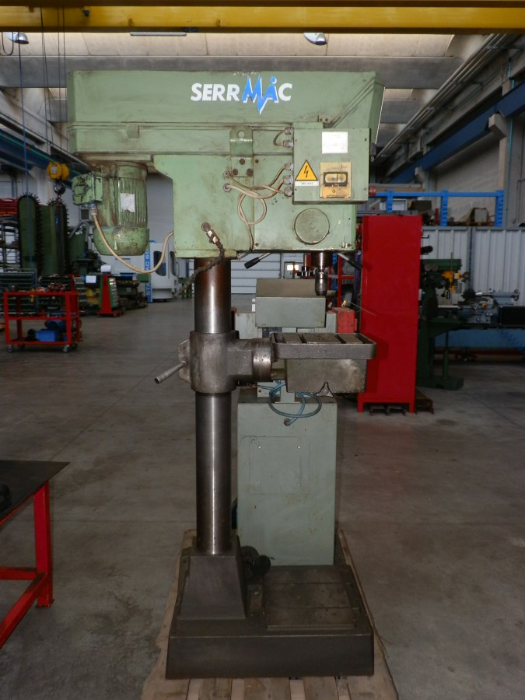

TRAPANO SERRMAC TCO 28
Trapano a colonna con schermo protettivo e dichiarazione di conformità al D.lgs. 81/88. Velocità di rotazione mandrino da 205 a 2100 rpm.
|
11.10.2016
|
|
|
Tavola girevole indexata a 360 posiizoni con bloccaggio idraulico e piatto rotante da 600x600mm. Portata 1.500 Kg.
Tavola girevole indexata a 360 posiizoni con bloccaggio idraulico e piatto rotante da 600x600mm. Portata 1.500 Kg.
|
11.10.2016
|
|
|

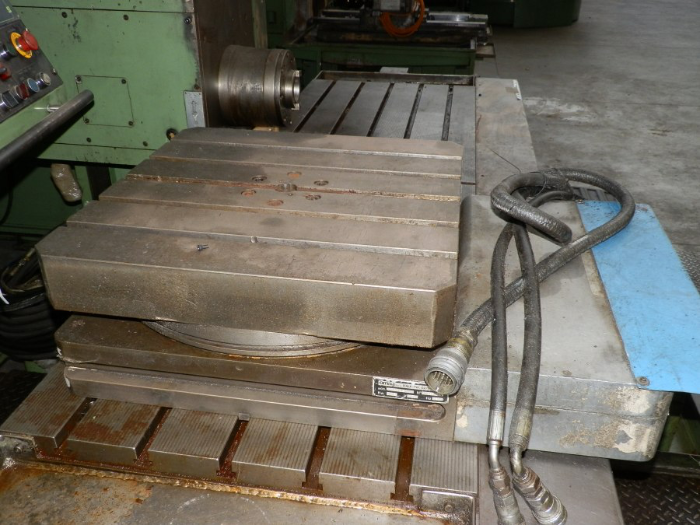

TAVOLA GIREVOLE OMAG
Tavola girevole indexata a 360 posiizoni con bloccaggio idraulico e piatto rotante da 600x600mm. Portata 1.500 Kg.
|
11.10.2016
|
|
|

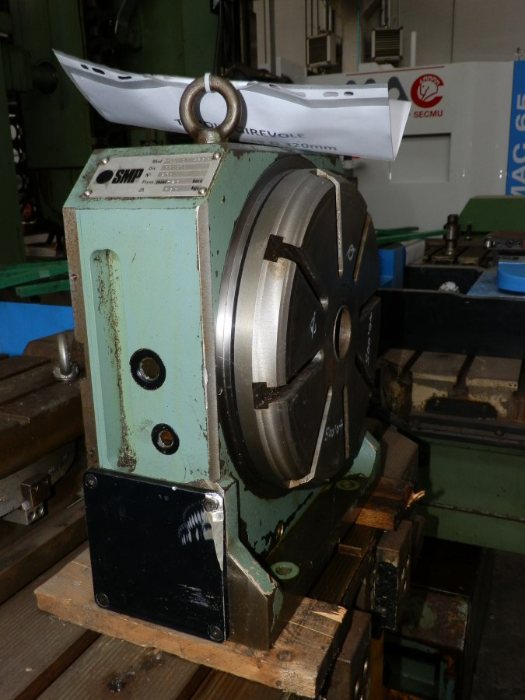

TAVOLA GIREVOLE SMP320
Tavola girevole continua SMP con piatto da 320mm e freno idraulico a 100 bar. Montaggio ad asse orizzontale e verticale. Portata utile 800 Kg. ad asse verticale e 900N/m ad asse orizzontale
|
11.10.2016
|
|
|

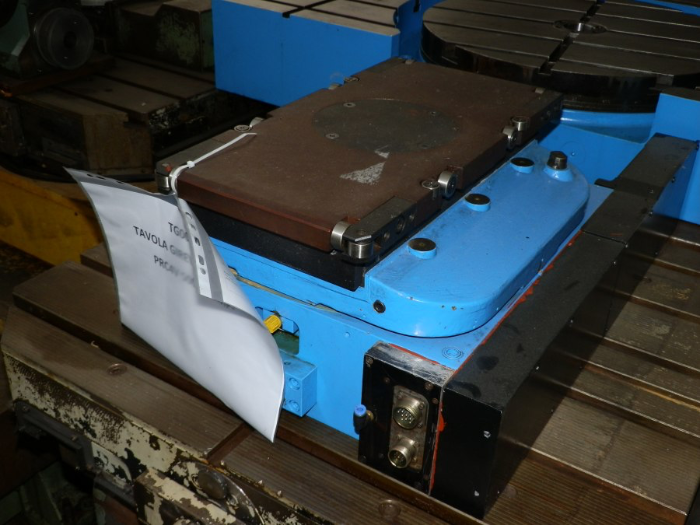

TAVOLA GIREVOLE SMP500
Tavola girevole pallettizzata continua SMP500 con tavolette da 500x500. Portata utile 750Kg.
Freno e bloccaggio pallet idraulici. Pressione di frenatura 100 bar. Pressione di bloccaggio pallet 70 bar.
Possibilità di applicare piatti rotanti personalizzati.
|
11.10.2016
|
|
|

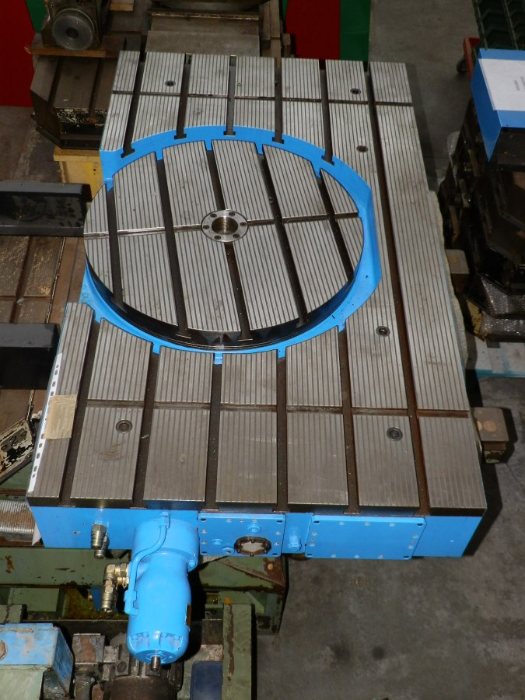

TAVOLA CON PIATTO ROTANTE
TAVOLA CON PIATTO ROTANTE
Tavola da 1400 x 800 mm con piatto rotante indexato da 630mm. Movimento idraulico. Portata utile 1500Kg.
|
11.10.2016
|
|
|

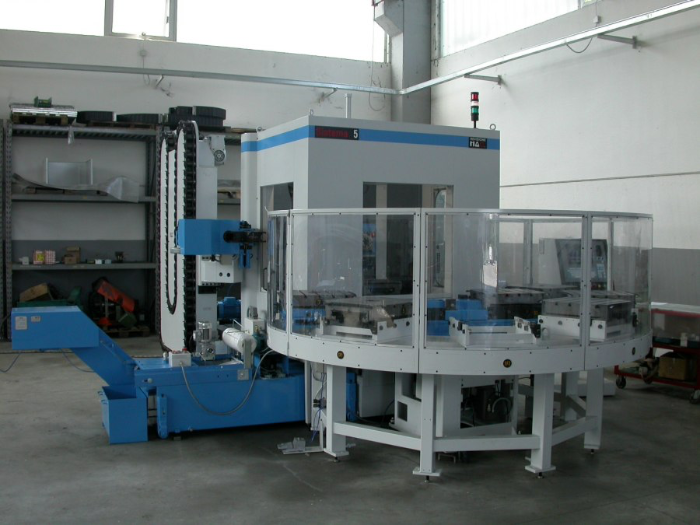

SECMU SISTEMA 5 Centro di lavoro multipallet ad asse orizzontale con garanzia.
Centro di lavoro multipallet ad asse orizzontale con garanzia.
Caratteristiche tecniche:
X = 1000 mm (longitudinale) Y = 680 mm (verticale)
Z = 630 mm (trasversale)
• Velocità di rapido : 15.000 mm./min.
• Cartuccia mandrino ISO 45 lubrificata a grasso e pressurizzata
• Refrigerante interno mandrino versione “A” (uscita al centro)
• Velocità di rotazione massima a 4.000 giri/min. con cambio a 2 gamme
• Motore mandrino A.C. (SIEMENS) con potenza di Kw 15
• Impianto refrigerante esterno mandrino con relativi ugelli sul mandrino
• Bilanciamento idraulico asse Y con circuito chiuso
• Protezioni telescopiche in acciaio su assi X, Z a tendina su Y e X ( laterale )
• Sistema di rilevamento assi a mezzo righe ottiche Heidenhain
• Motori brushless su assi (SIEMENS)
• Magazzino utensili a catena 120 posti
• Tavola girevole pallettizzata indexata a 360 posizioni
• Scambiatore pallet elettrico con due posti porta pallet
• Giostra porta pallet, completa di una postazione di carico/scarico per operatore, con piatto rotante manuale.
• 7 tavole pallet 500x500
• Convogliatore trucioli a nastro incernierato
• Cabina di protezione trucioli e liquido refrigerante con porta di accesso alla zona lavoro bloccata da micro di sicurezza
• Passaggio porta CP: massima altezza (da piano tavola pallet) 850 mm e di 980 mm in larghezza
• Protezioni perimetrali delle zone cambio pallet e cambio utensili con porte di accesso bloccate da micro di sicurezza.
• Unità di governo CNC Z32CF
|
11.10.2016
|
|
|
SECMU SISTEMA 5 Centro di lavoro multipallet ad asse orizzontale revisionato con garanzia.
X = 1000 mm (longitudinale)
Y = 680 mm (verticale)
Z = 630 mm (trasversale)
• Velocità di rapido : 15.000 mm./min.
• Cartuccia mandrino ISO 45 lubrificata a grasso e pressurizzata
• Refrigerante interno mandrino versione “A” (uscita al centro)
• Velocità di rotazione massima a 4.000 giri/min. con cambio a 2 gamme
• Motore mandrino A.C. (SIEMENS) con potenza di Kw 15
• Impianto refrigerante esterno mandrino con relativi ugelli sul mandrino
• Bilanciamento idraulico asse Y con circuito chiuso
• Protezioni telescopiche in acciaio su assi X, Z a tendina su Y e X ( laterale )
• Sistema di rilevamento assi a mezzo righe ottiche Heidenhain
• Motori brushless su assi (SIEMENS)
• Magazzino utensili a catena 120 posti
• Tavola girevole pallettizzata indexata a 360 posizioni
• Scambiatore pallet elettrico con due posti porta pallet
• Giostra porta pallet, completa di una postazione di carico/scarico per operatore, con piatto rotante manuale.
• 7 tavole pallet 500x500
• Convogliatore trucioli a nastro incernierato
• Cabina di protezione trucioli e liquido refrigerante con porta di accesso alla zona lavoro bloccata da micro di sicurezza
• Passaggio porta CP: massima altezza (da piano tavola pallet) 850 mm e di 980 mm in larghezza
• Protezioni perimetrali delle zone cambio pallet e cambio utensili con porte di accesso bloccate da micro di sicurezza.
• Unità di governo CNC Z32CF
|
11.10.2016
|
|
|

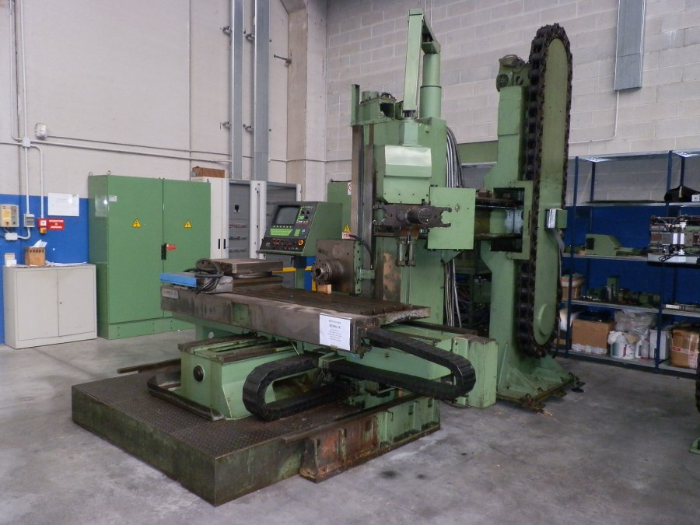

SECMU C6 Fresatrice a banco fisso
Caratteristiche tecniche.
X= 2000 mm (longitudinale)
Y= 1100 mm (verticale)
Z= 700 mm (trasversale)
• Velocità di rapido : 10.000 mm./min.
• Carico ammesso : 8.000 kg
• Diametro delle viti : 50mm passo 10mm
• Controllo numerico : D.Electron Z16
• Dimensioni display : 12 “
• Azionamenti motori : Ghettys
• Azionamento mandrino : Siemens
• Pompa refrigerante : pressione 5 bar
• Potenza massima installata : 40 Kw
• Protezioni periferiche : di nuova fornitura con microinterruttore di sicurezza
• Mandrino : ISO 50 DIN 69871
• Velocità di rotazione : 3000g/min
• Potenza motore mandrino : 16 Kw
• Cambio gamma : meccanico ad ingranaggi
• Cambio utensile con magazzino a catena e braccio di scambio idraulico
• Nr. Posti utensili : 48
• Diametro ut. max : 130mm
• Diametro ut. max posti liberi : 400mm
• Lunghezza max ut. cambio : 400mm
• Peso max utensile : 25 kg
• Tavola girevole indexata tipo Conter
• N° posizioni : 360
• Masimo carico ammesso : 1.000 kg
• Dimensioni piatto : 600x600mm
|
11.10.2016
|
|
|

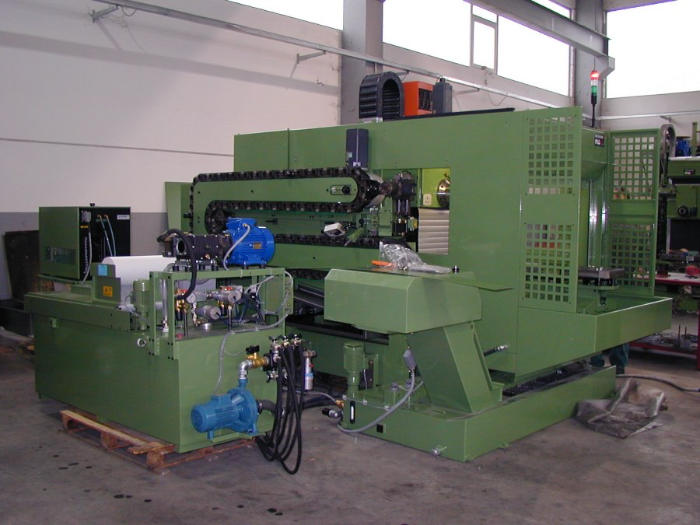

SECMU C050
Centro di lavoro bi-pallet ad asse orizzontale revisionato con garanzia.
Caratteristiche tecniche
• X= 680 mm
• Y= 525 mm
• Z= 475 mm
• Avanzamenti rapidi: 48000 mm/min.
• Spinta utile : 6000 N
• Trasduttori su assi lineari a mezzo encoder
• Impianto di lubrificazione guide a grasso automatico e centralizzato
• Protezioni su assi a mezzo di carter telescopici e con soffietti.
• SISTEMA DI CAMBIO PALLET
• Cambio pallet con gruppo roto-sollevatore a movimento idraulicamente.
• Tavola girevole indexata a 360 posizioni
• Sistema di rilevamento a mezzo encoder
• Dimensioni tavola pallet 400x400 mm
• Portata (pezzo+attrezzo) 300 Kg.
• Fori 24/M12 - diametro filetto
• Cava riferimento centrale 16 H7 mm.
• Foro centrale 50mm H6
• Cono mandrino ISO 40 DIN 69871
• Velocità di rotazione 8.000 rpm
• Forza di bl. utensile 10.000 N
• Potenza motore mandrino 15 Kw (S1) e 27 Kw (S6)
• Posti magazzino utensili 40
• Lunghezza massima utensile 250 mm.
• Diametro massimo con posti utensili adiacenti occupate 85 mm.
• Diametro massimo con posti utensili adiacenti libere 120 mm.
• Peso massimo utensile 10 Kg.
• CNC Z32 CF
• Pulsantiera a carrello
|
11.10.2016
|
