Attacco
ISO 702/II
ASA D1 (cam-lock) DIN 55029
Attacco
ISO 702/III
DIN 55022 - 55027
Dal ∅ 200 al ∅ 450 disponibile con chiave di sicurezza a richiesta. Corona bilanciata di serie.

Fornibili nelle seguenti versioni

A 3 + 3 griffe (3 presa interna + 3 presa esterna)

A 3 + 3 + 3 griffe (3 presa interna + 3 presa esterna + 3 corsoi base completi di morsetti tornibili)

A 3 corsoi portamorsetti (morsetti tornibili a richiesta)

Attacco sul fronte n. 3/6 fori standard

Attacco sul fronte n. 4 fori a 90° fino a ∅ 250.

Questa linea di piattaforme è stata studiata per ottenere

alta potenza di bloccaggio
precisione
robustezza
durata
Corpo in ghisa ad alta resistenza, abbondantemente nervato. Corpo in acciaio su richiesta.

Griffe realizzate in acciaio legato al Ni.Cr.Mo. e data l'importanza per la precisione e la durata della piattaforma, sono sottoposte a trattamento termico ed alla rettifica di tutte le superfici.

Viti di comando realizzate in acciaio legato al Ni.Cr.Mo. e sottoposte al trattamento termico di cementazione tempra e rettifica.

Caratteristiche tecniche

Per realizzare queste condizioni sono state adottate fasi di lavorazione e controllo particolarmente severe, affinate dall'esperienza quarantennale in questo settore. Le piattaforme a griffe indipendenti O.M.A.P, sono disponibili per tutti gli attacchi unificati per le macchine utensili.

Step-down групповое объединение из цилиндра гильза
предназначенный для монтажа на патронах передних драйверов
Групповое объединение для прямого соединения для монтажа на шпинделе типа носа:
ISO 702 / I
ISO 702 / II
ISO 702 / III
Материал: закаленная и отпущенная сталь.

Построенно по требованию.
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

слайдер Клеммник (ложные челюсти) с двойными взаимосвязанными крестами закаленной отпущенной стали - найдены и полностью исправлены.
C 40 стали поворот зажима.
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

Pin муфта для ISO 702 / II
         (Cam-замок)
         (DIN 55029)
Шатун с гайкой для соединения ISO 702 / III
         (DIN 55022)
         (DIN 55027)
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

Фланцы DIN и ASA для самоцентрирующихся патронов с соединительными фланцами.
Стандартные фланцы с муфтой ISO и специальными фланцами.
Чугунные фланцы с короткой муфтой конуса
для самоцентрирующихся патронов соединительных фланцев.
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

для самоцентрирующихся патронов, фланцевая муфта.
Муфта ASA B 5.9 Тип L
Закаленная сталь, закаленный фланец с конусом Морзе для самоцентрирующейся сборки
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

Модели и варианты самоцентрирующихся патронов ∅ 85/6 - ∅ 100/6 монтируется на конус ISO 50 DIN 69871.
Контроль кольца гайки
самоцентрирующихся патронов ∅ 85/6 е ∅ 100/6
кольцо управления гайки
монтируется на конус ISO 50 DIN 69871 (усеченный конический) с полным регулируемым наконечником * дрель версии.
Наконечники по требованию
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

Фланцевая муфта - ручное управление
Патроны и челюсти внутрь захвата
         (. Исх часть 05 - стр. 11).
Патроны и челюсти наружу рукоятки
         (. Исх часть 06 - стр. 11).

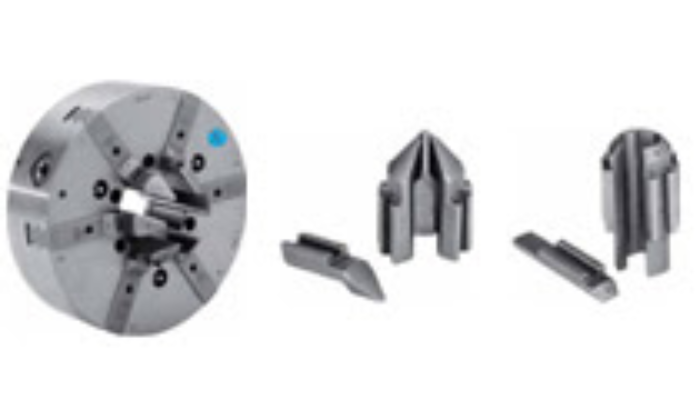

Патроны и ползунки (ложные челюсти) с вставленными поворотными зажимами
         (. Исх часть 11-15 - стр. 11).
Доступны в следующих версиях:
С 3 + 3 челюсти (3 внутрь рукоятка + 3 наружу сцепление)
С 3 + 3 + 3 челюсти (3 внутрь рукоятка + 3 наружу рукоятка + 3 базовых ползунков в комплекте с поворотными зажимами)
С 3 зажимами держит ползунки (поворачивающиеся зажимы по запросу)
Передняя муфта п. 3/6 стандартные отверстия
Передняя муфта п. 4 отверстия под углом 90 ° к ∅ 250
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

Передняя муфта - регулировочная гайка, ручное управление
С 3-х челюстей для внутренней
         (. Исх часть 05 - стр. 11).
С 3-х челюстей для внешней
         (. Исх часть 06 - стр. 11).
С 3-слайдеров с зажимом
         (. Исх часть 11-15 -. Вол 11.)
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

Ручное управление
Связь
         ISO 702 / II
         ASA D1 (кулачковый замок) DIN 55029
Связь
         ISO 702 / III
        DIN 55022 - 55027
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

Фланцевая муфта - патрон ручного управления
и челюсти внутри захвата
         (. Исх часть 05 - стр. 11).
патрон и челюстей рукоятка наружу
        (. Исх часть 06 - стр. 11).
патрон и ползунки (ложные челюсти) с поворотными вставленными зажимами
         (. Исх часть 11-15 - стр. 11).
Доступны в следующих версиях:
С 4 + 4 челюстей (4 внутрь ручка + 4 наружу сцепление)
С 4 + 4 + 4 челюстей (4 внутрь ручка + 4 наружу ручка + 4 базовых ползунков в комплекте с поворотными зажимами)
С 4 зажимами держит ползунки (поворачивающиеся зажимы по запросу)
Передняя муфта из ∅ 100, диаметром 250 п. 4 отверстия под углом 90 ° от ∅ 315 ∅ 450 до н. 4 отверстия на 30 ° вправо и влево от оси против челюстей
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

Модели и варианты Tribloc ™ самоцентрирующихся патронов с 4-мя независимыми обратимыми губками.
Самоцентрирующейся патрон ширина 4 независимых реверсивных челюсти
Самоцентрирующейся патрон ширина 4 независимых ползунков
Тип Хомуты "А"
         (. Исх часть 15 - стр. 11).
Тип Хомуты "B"
         (. Исх часть 16 - стр. 11).
Поставляемые в следующих вариантах: С 4-мя обратимыми челюстями. С 4-мя обратными челюстями + 4 зажима держут ползунки (ложные челюсти) "А и / или В"
∅ 160 - 200 - 250 - 315
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

с 6 губками для заточных станков

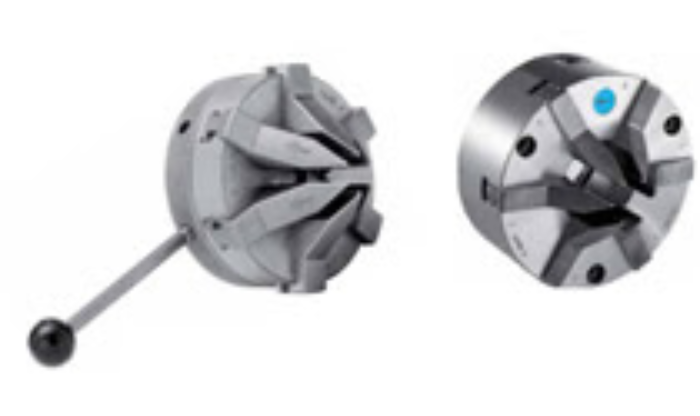

Модели и варианты Tribloc ™ самоцентрирующейся патрон с 6 губками одного шипа и для заточных станков.
патрон с 6 челюстями, кольца регулировочной гайки
         передняя муфта - регулировочная гайка ручное управление
патрон с 6 губками
         передняя муфта - ручное управление
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

передняя муфта
патрон ширина собрана 05 зажимов
05 C.M. зажимы
06 зажимы
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

Модели и варианты самоцентрирующихся зажимных патронов с 3 типами зажимов B с коленчатым валом и специальным захватом.
Зажим для станка crankshaftsgrinder
Самоцентрирующийся патрон с зажимом специального вида "B"
Реверсивный типа "B", закаленные зажимы (см часть 16 -.. Стр. 11)
Построенный в закаленной стали - найдены и исправлены.
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

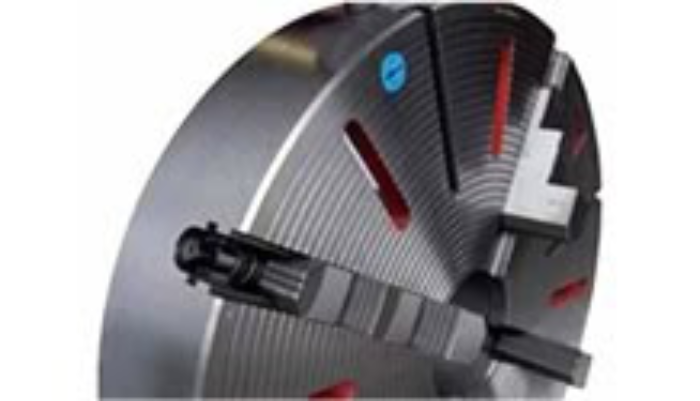

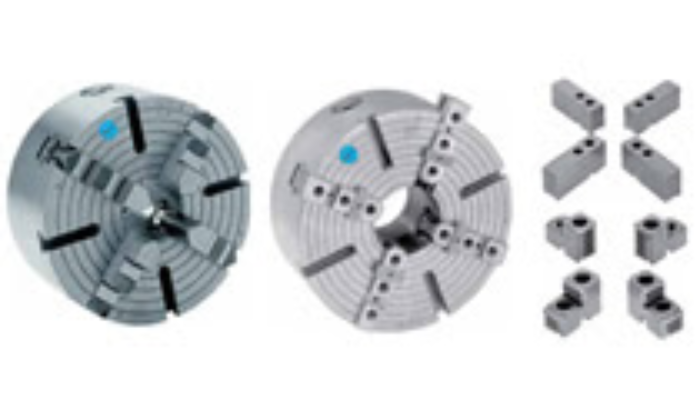

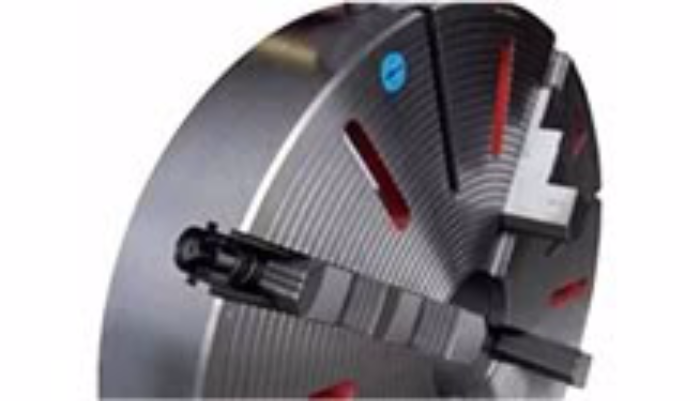

Этот независимый патрон был изучен для получения блокировки высокой мощности, точности, прочности, длительности.
Эта независимая линия патрона была изучена чтобы получить:
замок высокой мощности
точность
крепкость
продолжительность
Специальный высокого сопротивления чугунный корпус, много ребристый. Стальной корпус по первому требованию.
Челюсти изготовлены из хрома / никель стали и учитывая важность независимой точности патрона и продолжительности, подвергаются термической обработке и исправлению во всех областях.
Командные винты изготовлены из хрома / никель стали и подвергается термической обработке твердения, закаливание и выпрямление.

Характеристики:
Для выполнения этих условий, были приняты чрезвычайно строгие обработки и контроль этапов; у нас уже сорок лет опыта работы в этой области. O.M.A.P. патроны с независимыми челюстями доступны для всех единых муфт для станков.
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

Пользовательские Ø 1600 - Ø 1800 - Ø 2000 м
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

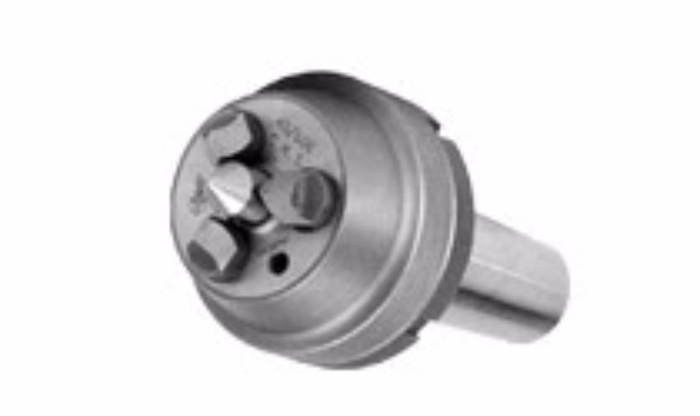

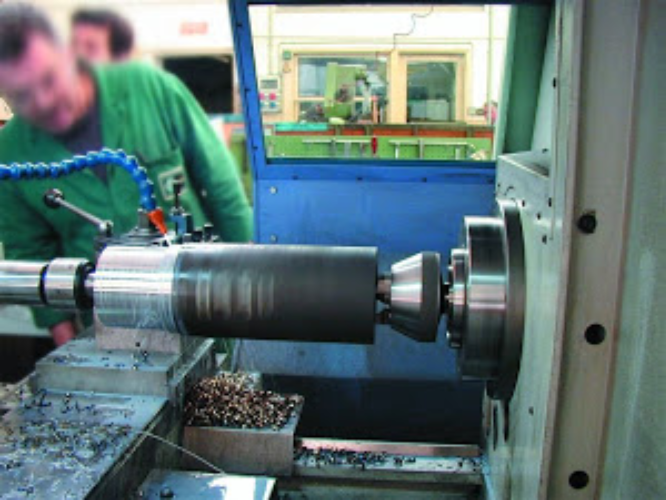

O.M.A.P. драйвера работают в силу механического воздействия и характеризуются своим качеством autofretting (по патенту).
Наши самодостаточные драйвера чистая технология; они эффективны в обслуживании поворота (мы одна из самых известных инженерных компаний в этом смысле).
с центрами и Кроз для трубки
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

Токарные и фрезерные станки с ЧПУ;
• Термическая обработка нормальных и специальных сталей;
• Внутренняя шлифовка, внешняя и тангенциальнaя;
• Планетарное глубинное шлифование;
• Погружение и провод искры;
• Поддержка технического обслуживания от завода.
ОМАP способны обрабатывать и обеспечивать любыми механическими частями, на всех их этапах. Части могут быть подвергнуты всем механическим этапам: фрезерование, точение, погружение и провод искры, внутреннее шлифование, внешнее, планетарное глубинное шлифование, перед отправкой для окончательного тестирования с самыми современными приборами контроля.
Политика ОМАP и технические особенности позволяют заказчику принимать небольшие партии (от 1 до 100 штук). Срочность для нас очень важна, и именно поэтому OМАП всегда готова изменить обработку для удовлетворения потребностей клиента. Также имеется большой запас стали для удовлетворения ваши х потребностей.
За эти годы многим клиентам в рамках сотрудничества с ОМАP удалось добиться значительного увеличения своей прибыли.

для крупногабаритных деталей (по запросу)

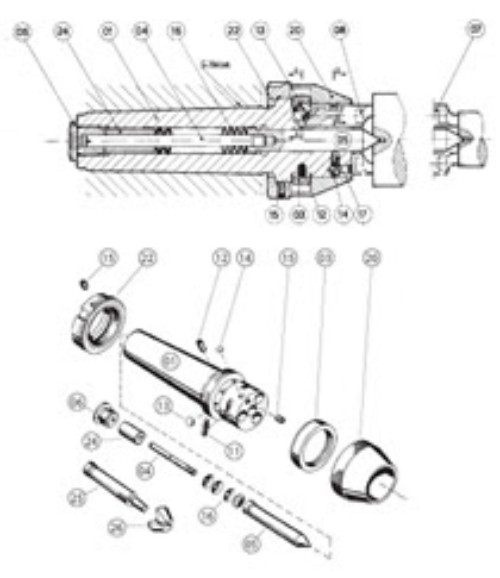

Список деталей
01 Движущееся тело
03 Плавающие кольцо
04 Пружина, проведение патрубком
05 Центр
06 Затычки
07 Левый внутренний контактный
08 Левый внешний контактный
09 Правый внутренний контактный
10 Правый внешний контактный
11 Возвратная пружина
12 Амортизирующие штифт
13 Качающийся мяч
14 Бал
15 Stop дюбель
16 Шайба Belleville
17 Центр руководства, дюбель
20 Предохранительное кольцо
22 Извлекающая регулировочная гайка
24 Spacer
25 Центр для труб (по запросу)
26 Кроз для труб (по запросу)
Для получения дополнительной информации звоните Луиджи Де Пра +39 3472234516, +39 0437 990044

• Turning and milling with traditional machines and numerical control ones;
• Heat treatment of normal and special steels;
• Internal, outer and tangential grinding;
• Grinding with planetary kinematics;
• Plunge and wire spark;
• Support for the maintenance of plants.

ОМАP is able to provide machined parts working them, at all stages, within its facility. The pieces can be subjected to all the required machining: milling, turning, plunge and wire spark cutting, internal, external, tangential and planetary grinding before being subjected to final testing with the most modern means of control.

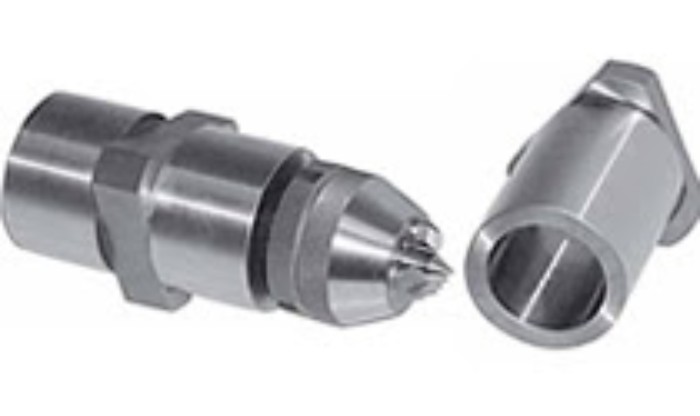

Step-down bush from cylinder to morse taper
to be assembled on chucks of front drivers
Bushes for direct coupling to be assembled on spindle nose type:
		ISO 702/I
		ISO 702/II
		ISO 702/III
Material: found hardened and tempered steel.

Built on demand.
for information call Luigi De Pra +39 3472234516, +39 0437 990044

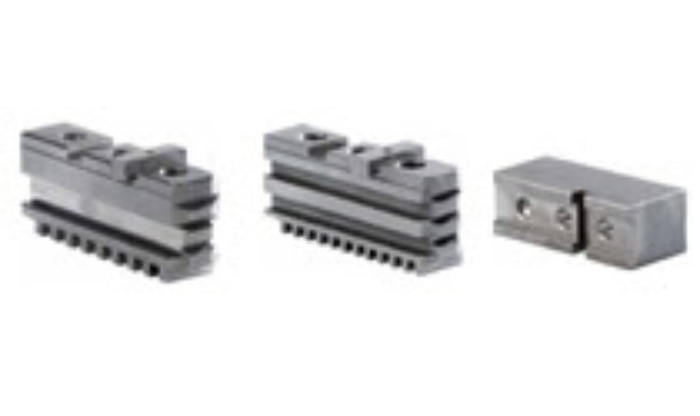

Sliders with turning clamps for Tribloc™ self-centering chucks.
Terminal board slider (false jaws) with dual interlocking cross hardened tempered steel - found and completely corrected.
C 40 steel turning clamp.
for information call Luigi De Pra +39 3472234516, +39 0437 990044

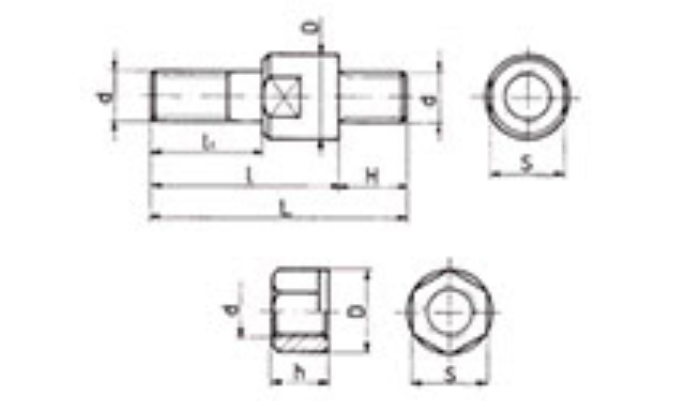

Fasteners for flanges and integrated coupling ISO 702/II e 702/III
for flanges and integrated coupling ISO 702/II e 702/III
Pin for coupling ISO 702/II
        (cam-lock)
        (DIN 55029)
Connecting rod with nut for coupling ISO 702/III
        (DIN 55022)
        (DIN 55027)
for information call Luigi De Pra +39 3472234516, +39 0437 990044

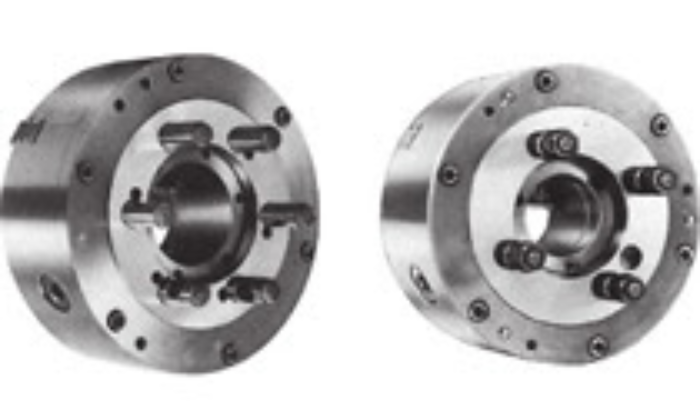

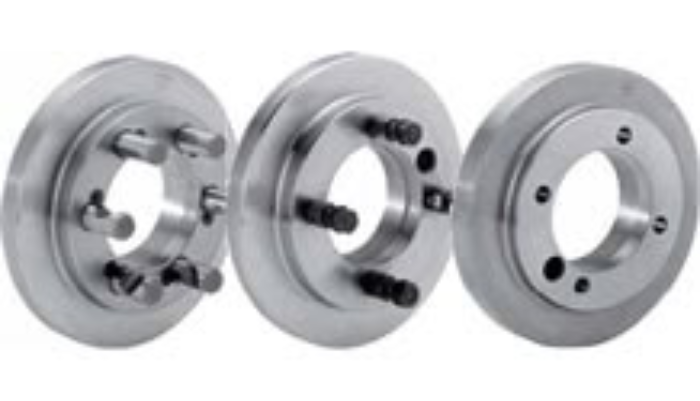

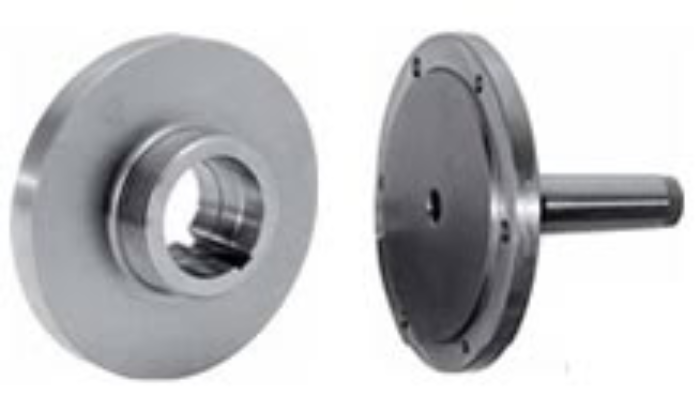

Cast-iron flanges with short cone coupling
Flanges DIN and ASA for self-centering chucks with flange coupling.
Flanges with standard ISO coupling and special flanges.
Cast-iron flanges with short cone coupling
for self-centering chucks flange coupling.
for information call Luigi De Pra +39 3472234516, +39 0437 990044

Cast-iron flanges with long cone coupling
for self-centering chucks flange coupling.
Coupling ASA B 5.9 type L
Steel hardened tempered flange with morse taper for self-centering assembly
for information call Luigi De Pra +39 3472234516, +39 0437 990044

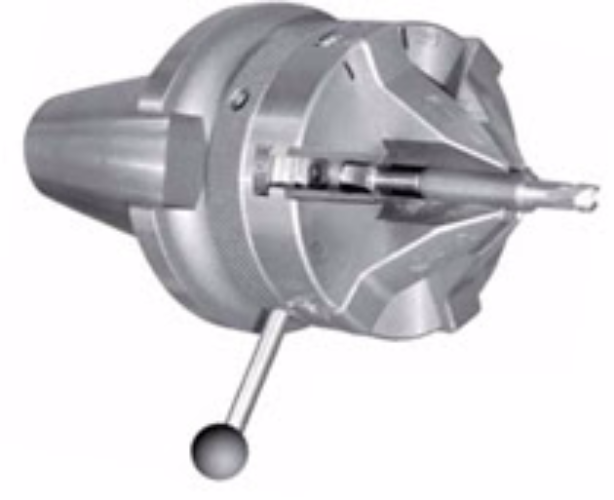

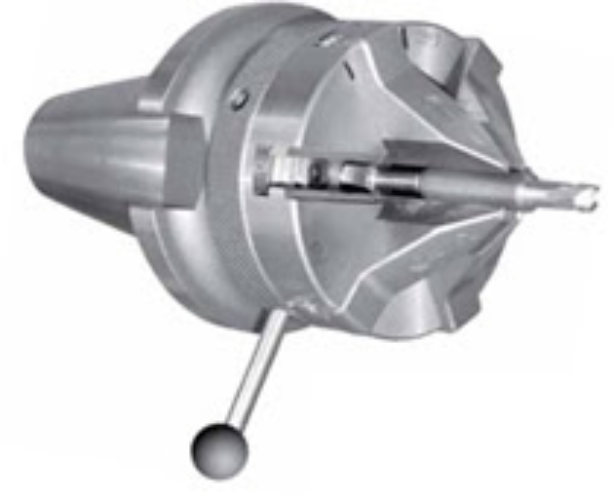

Self-centering chucks ∅ 85/6 - ∅ 100/6 mounted on cone ISO 50 DIN 69871
Models and variants of self-centering chucks ∅ 85/6 - ∅ 100/6 mounted on cone ISO 50 DIN 69871.
Ring nut control
Self-centering chucks ∅ 85/6 e ∅ 100/6
ring nut control mounted on cone ISO 50 DIN 69871 (truncated taper) complete of adjustable ferrule* drill version.
Ferrule on demand
for information call Luigi De Pra +39 3472234516, +39 0437 990044

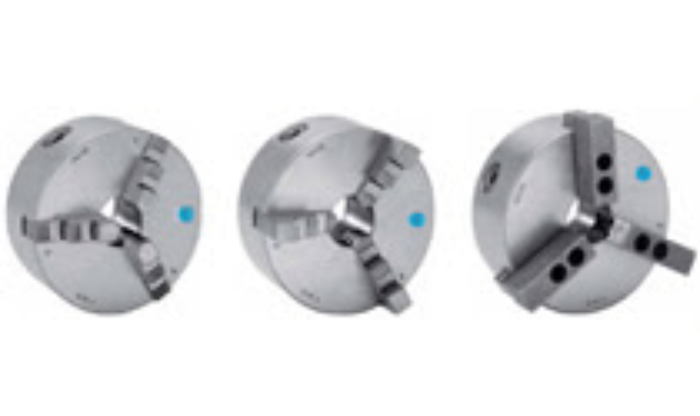

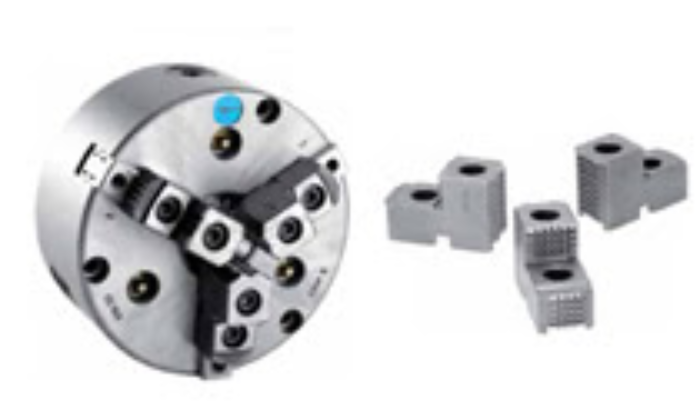

Flange coupling - manual control
Chucks and jaws inward grip
        (ref. part. 05 - p. 11)
Chucks and jaws outward grip
        (ref. part. 06 - p. 11)
Chucks and sliders (false jaws) with inserted turnable clamps
        (ref. part. 11-15 - p. 11)
Available in the following versions:
		With 3 + 3 jaws (3 inward grip + 3 outward grip)
		With 3 + 3 + 3 jaws (3 inward grip + 3 outward grip + 3 base sliders complete with turnable clamps)
		With 3 clamp holding sliders (turnable clamps on request)
		Front coupling n. 3/6 standard holes
		Front coupling n. 4 holes at 90° to ∅ 250
for information call Luigi De Pra +39 3472234516, +39 0437 990044

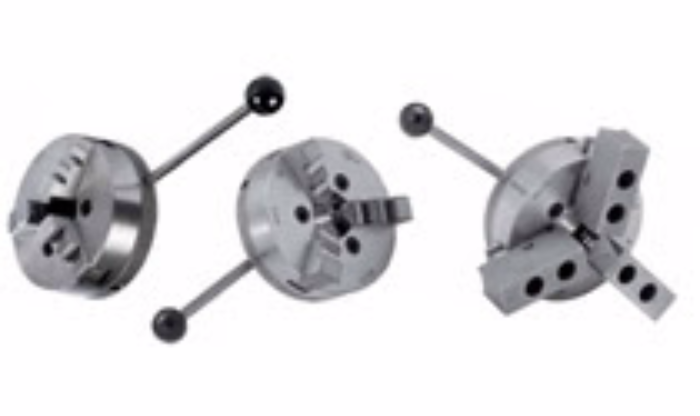

Front coupling - ring nut manual control
		With 3 jaws for inward
        (ref. part. 05 - p. 11)
		With 3 jaws for outward
        (ref . part. 06 - p. 11)
		With 3 sliders with clamps A
        (ref. part. 11-15 - pag. 11)
for information call Luigi De Pra +39 3472234516, +39 0437 990044

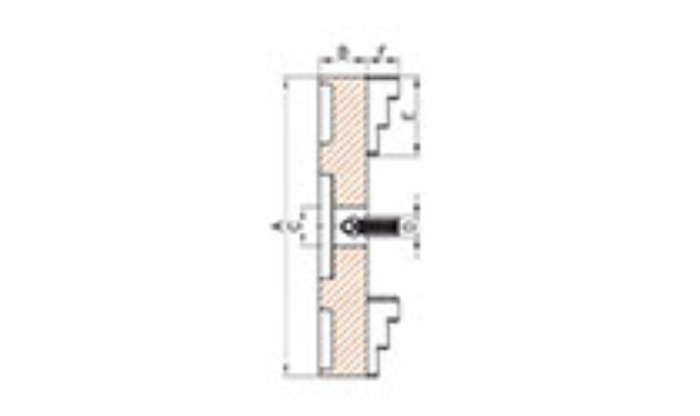

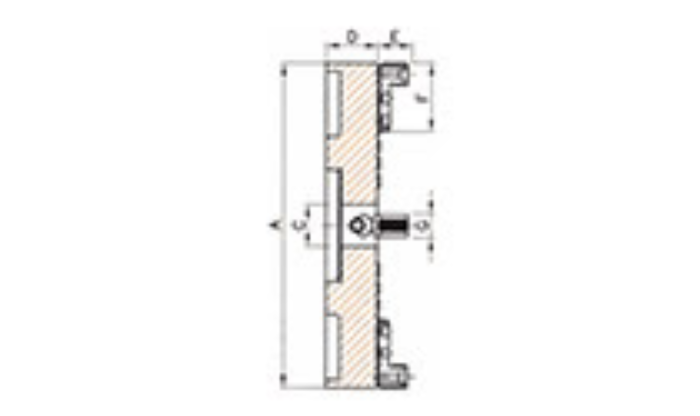

Manual control
Coupling
        ISO 702/II
        ASA D1 (cam-lock) DIN 55029
Coupling
        ISO 702/III
       DIN 55022 – 55027
for information call Luigi De Pra +39 3472234516, +39 0437 990044

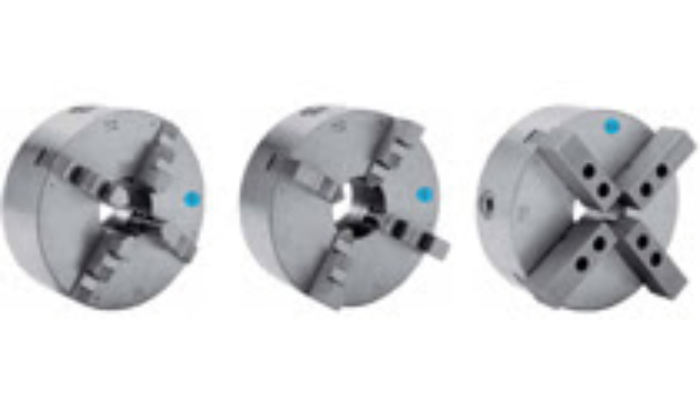

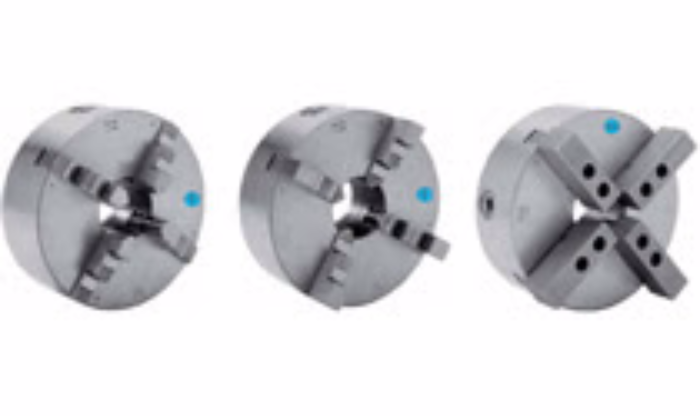

Flange coupling - manual control
Chuck and jaws inward grip
        (ref. part. 05 - p. 11)
Chuck and jaws outward grip
       (ref. part. 06 - p. 11)
Chuck and sliders (false jaws) with inserted turnable clamps
        (ref. part. 11-15 - p. 11)
Available in the following versions:
With 4 + 4 jaws (4 inward grip + 4 outward grip)
With 4 + 4 + 4 jaws (4 inward grip + 4 outward grip + 4 base sliders complete with turnable clamps)
With 4 clamp holding sliders (turnable clamps on request)
Front coupling from ∅ 100 to ∅ 250 n. 4 holes at 90° From ∅ 315 to ∅ 450 n. 4 holes at 30° right and left from axis opposed jaws
for information call Luigi De Pra +39 3472234516, +39 0437 990044

Models and variants of Tribloc™ self-centering chucks with 4 independent reversible jaws.
Self-centering chucks width 4 independent reversible jaws
Self-centering chucks width 4 independent sliders
Clamps type "A"
        (ref. part. 15 - p. 11)
Clamps type "B"
        (ref. part. 16 - p. 11)
Supplied in the following versions: With 4 reversible jaws With 4 reversible jaws + 4 clamp holding sliders (false jaws) "A and/or B"
		∅ 160 - 200 - 250 – 315
for information call Luigi De Pra +39 3472234516, +39 0437 990044

Tribloc™ with 6 jaws single tenon | with 6 jaws for sharpening machines
Models and variants of Tribloc™ self-centering chucks with 6 jaws single tenon and for sharpening machines.
Chuck with 6 jaws ring nut control
        front coupling - ring nut manual control
Chuck with 6 jaws
        front coupling - manual control
for information call Luigi De Pra +39 3472234516, +39 0437 990044

This independent chuck line has been studied to obtain high power lock, accuracy, sturdiness, duration
This independent chuck line has been studied to obtain:
		high power lock
		accuracy
		sturdiness
		duration
Special high-resistence cast-iron body, plenty ribbed. Steel body on demand.
Jaws manufactured out of Chromium/Nickel steel and given the importance of independent chuck accuracy and duration, undergo heat treatment and rectification of all areas.
Command screws manufactured out of Chromium/Nickel steel and subjected to heat treatment of hardening, tempering and rectifilation.

Specifications:
In order to carry out these conditions, were been adopted extremely strct processing and control stages, refined by the forty years experience in the area. The O.M.A.P. indipendent chucks with independent jaws are available to all unified coupling for machine tools.
for information call Luigi De Pra +39 3472234516, +39 0437 990044

Tribloc™ self-centering chucks with 6+6+6 clamps for sharpening machines
Models and variants of Tribloc™ self-centering chuck with 6+6+6 clamps for sharpening machines.
Front coupling
Chuck width assembled 05 clamps
05 C.M. clamps
06 clamps
for information call Luigi De Pra +39 3472234516, +39 0437 990044

Self-centering chuck with 3 clamps B type crankshafts special grip
Models and variants of self-centering chuck with 3 clamps B type with crankshafts special grip.
Chuck for crankshaftsgrinder machine
Self-centering chuck with special type "B" clamp
Reversible type "B" reported hardened clamp (ref. part. 16 - p. 11)
Built in hardened steel - found and corrected.
for information call Luigi De Pra +39 3472234516, +39 0437 990044

Self-centering chuck with 3 clamps B type crankshafts special grip
Models and variants of self-centering chuck with 3 clamps B type with crankshafts special grip.
Chuck for crankshaftsgrinder machine
Self-centering chuck with special type "B" clamp
Reversible type "B" reported hardened clamp (ref. part. 16 - p. 11)
Built in hardened steel - found and corrected.
for information call Luigi De Pra +39 3472234516, +39 0437 990044

Independent chucks with integral and independent jaws single tenon
 Independent chucks with integral and independent jaws single tenon
Custom Ø 1600 - Ø 1800 - Ø 2000 m
for information call Luigi De Pra +39 3472234516, +39 0437 990044

O.M.A.P. drivers work by virtue of mechanical action and are characterized by their autofretting quality (under patent).
Our self-enforcing face drivers are pure technology and efficiency in the service of turning and, in general, of the most renowned engineering companies.
with centers and crozes for tube
for information call Luigi De Pra +39 3472234516, +39 0437 990044

for large-size parts (on demand)
List of parts
		01 Driving body
		03 Fluctuating ring
		04 Spring holding spigot
		05 Center
		06 Closing plug
		07 Left internal pin
		08 Left external pin
		09 Right internal pin
		10 Right external pin
		11 Return spring
		12 Shock absorbing pin
		13 Swinging ball
		14 Ball
		15 Stop dowel
		16 Belleville washer
		17 Center guide dowel
		20 Guard ring
		22 Extracting ring nut
		24 Spacer
		25 Center for tubes (on demand)
		26 Crozes for tubes (on demand)
for information call Luigi De Pra +39 3472234516, +39 0437 990044

•	Tornitura e fresatura con macchine tradizionali e a controllo numerico;
•	Trattamento termico di acciai normali e speciali;
•	Rettifica interna, esterna e tangenziale;
•	Rettifica con planetaria;
•	Elettroerosione a tuffo e a filo;
•	Assistenza alla manutenzione di impianti.
Omap ha la possibilità di fornire i pezzi meccanici lavorandoli, in tutte le fasi, all'interno del suo stabilimento. I pezzi possono esser sottoposti a tutte le lavorazioni richieste: fresatura, tornitura, taglio con elettroerosione a filo e tuffo, rettifica interna, esterna, tangenziale e planetaria per essere poi avviati al collaudo finale con i più moderni strumenti di controllo.
La politica aziendale di Omap e le caratteristiche tecniche dell'officina consentono al cliente di richiedere piccoli lotti (da 1 a 100 pezzi). Il carattere d'urgenza riveste un'importanza primaria ed è per questo che Omap è sempre pronta a cambiare lavorazione per venire incontro alle esigenze dei clienti. Dispone inoltre di un vasto magazzino acciai per soddisfare in modo rapido tutte le esigenze.
Negli anni molti clienti grazie alla collaborazione con Omap hanno potuto ottenere una crescita importante nel mercato di riferimento.

A richiesta Ø 1600 - Ø 1800 - Ø 2000 mm.

Piattaforma per torni per lavorazioni pesanti di grande sgrossatura

Piattaforma a 4 corsoi portamorsetti per lavorazioni pesanti
Caratteristiche tecniche

Questa linea di piattaforme è stata disegnata per lavorazioni pesanti di grande sgrossatura.

Dispone di griffe-base molto lunghe per facilitare lo spostamento dei morsetti superiori e per irrigidire il tutto.

Corpo in ghisa o acciaio di grande robustezza.

Morsetti reversibili che agevolano la manipolazione e riducono il tempo di riattrezzaggio-macchina.

Le griffe, le viti ed i supporti sono in acciaio temprato e rettificato.

Tutte le piattaforme hanno un accoppiamento diretto a DIN-55026 / 55027 / 55029

Dati tecnici dei tipi di attacco

Attacco ASA B 5.9 tipo D1 perno Camlock DIN 55029 (ISO 702/II)
Attacco DIN 55027 - 55022 con vite prigioniera e dado (ISO 702/III)
Attacco ASA B 5.9 tipo A2 con fori passanti DIN 55026 - 55021.

per monitoraggio su autocentrante dei trascinatori frontali

Bussola di riduzione da cilindro a cono morse
Bussole per attacco diretto su naso macchina tipo

ISO 702/I
ISO 702/II
ISO 702/III
Materiale: acciaio cementato temperato e rinvenuto.

Costruite a richiesta.

per pezzi di grandi dimensioni (a richiesta)

Trascinatori flangiati
Distinta dei particolari di un trascinatore frontale

01 Corpo trascinatore

03 Anello fluttante

04 Codolo portamobile

05 Punta

06 Tappo di chiusura

07 Perno interno sinistro

08 Perno esterno sinistro

09 Perno interno destro

10 Perno esterno destro

11 Molla di richiamo

12 Perno ammortizzatore

13 Sfera oscillante

14 Sfera

15 Grano di blocco

16 Molla a tazza

17 Grano guida punta

20 Anello di protezione

22 Ghiera di estrazione

24 Distanziale

25 Punta per tubi (a richiesta)

26 Capruggine per tubi (a richiesta).

per flange e attacchi integrati ISO 702/II e 702/III

Elementi di fissaggio per flange e attacchi integrati ISO 702/II e 702/III
Perno per attacco ISO 702/II

(cam-lock)
(DIN 55029)
Tirante con dado per attacco ISO 702/III

(DIN 55022)
(DIN 55027).

per mandrini autocentranti attacco a flangia.

Flange in ghisa con attacco a cono lungo

Attacco ASA B 5.9 tipo L

Flangia in acciaio cementata temperata attacco cono morse per montaggio autocentranti.

Flange DIN e ASA per mandrini autocentranti con attacco a flangia.

Flange in ghisa con attacco a cono corto
Flange con attacchi standard ISO e flange speciali per ogni richiesta ed esigenza.

Flange in ghisa con attacco a cono corto

per mandrini autocentranti attacco a flangia.

Corsoio portamorsetti (false griffe) con doppio incastro a croce in acciaio cementato temprato - rinvenuto e completamente rettificato.

Morsetto tornibile in acciaio C 40.

Modelli e varianti di mandrino autocentrante a 3 morsetti tipo B con presa speciale alberi a gomito.

Mandrino autocentrante a 3 morsetti tipo B con presa speciale alberi a gomito
Mandrini per rettifiche alberi a gomito

Autocentrante con morsetto tipo "B" speciale

Morsetto riportato temprato tipo "B" reversibile

(rif. catalogo part. 16 - pag. 11)

Costruito in acciaio temprato - rinvenuto e rettificato.

Attacco sul fronte

Mandrino con morsetti 05 montati
Morsetti 05 C.M.
Morsetti 06.

Modelli e varianti di mandrini autocentranti ∅ 85/6 - ∅ 100/6 montati su cono ISO 50 DIN 69871.

Mandrini autocentranti ∅ 85/6 - ∅ 100/6 montati su cono ISO 50 DIN 69871
Comando a ghiera

Mandrini autocentranti ∅ 85/6 e ∅ 100/6

comando a ghiera montato su cono ISO 50 DIN 69871 con tronco completo di puntalino* registrabile versione a punta.

* Puntalino a richiesta.

Mandrino con griffe presa interna

(rif. catalogo part. 05 - pag. 11)

Mandrino con griffe presa esterna

(rif. catalogo part. 06 - pag. 11)

Mandrino con corsoi (false griffe) con morsetti riportati tornibili

(rif. catalogo part. 11-15 - pag. 11)

Fornibili nelle seguenti versioni

A 3 + 3 griffe (3 presa interna + 3 presa esterna)

A 3 + 3 + 3 griffe (3 presa interna + 3 presa esterna + 3 corsoi base completi di morsetti tornibili)

A 3 corsoi portamorsetti (morsetti tornibili a richiesta)

Attacco sul fronte n. 3/6 fori standard

Attacco sul fronte n. 4 fori a 90° fino a ∅ 250.

Mandrino con griffe presa interna

(rif. catalogo part. 05 - pag. 11)

Mandrino con griffe presa esterna

(rif. catalogo part. 06 - pag. 11)

Mandrino con corsoi (false griffe) con morsetti riportati tornibili

(rif. catalogo part. 11-15 - pag. 11)

Fornibili nelle seguenti versioni

A 4 + 4 griffe (4 presa interna + 4 presa esterna)

A 4 + 4 + 4 griffe (4 presa interna + 4 presa esterna + 4 corsoi base completi di morsetti tornibili)

A 4 corsoi portamorsetti (morsetti tornibili a richiesta)

Attacco sul fronte da ∅ 100 a ∅ 250 n. 4 fori a 90° - da ∅ 315 a ∅ 450 n. 4 fori a 30° destra e sinistra da asse griffe contrapposte.

Mandrino a 4 griffe reversibili indipendenti

Mandrino a 4 corsoi indipendenti

Morsetto tipo "A"

(rif. catalogo part. 15 - pag. 11)

Morsetto tipo "B"

(rif. catalogo part. 16 - pag. 11)

Fornibili nelle seguenti versioni

A 4 griffe reversibili

A 4 griffe reversibili + 4 corsoi (false griffe) porta morsetti "A e/o B"

∅ 160 - 200 - 250 - 315.

A 3 griffe per interni

(rif. catalogo part. 05 - pag. 11)

A 3 griffe per esterni

(rif. catalogo part. 06 - pag. 11)

A 3 corsoi con morsetti A

(rif. catalogo part. 11-15 - pag. 11).

Modelli e varianti di mandrino autocentrante Tribloc™ a 6 griffe guida semplice e per affilatrici.

Mandrini autocentranti a 6 griffe guida semplice | a 6 griffe per affilatrici
Mandrino a 6 griffe comando a ghiera

attacco sul fronte - comando manuale a ghiera

Mandrino a 6 griffe

attacco sul fronte - comando manuale.

Modelli e varianti di mandrini autocentranti ∅ 85/6 - ∅ 100/6 montati su cono ISO 50 DIN 69871.

Mandrini autocentranti ∅ 85/6 - ∅ 100/6 montati su cono ISO 50 DIN 69871
Comando a ghiera

Mandrini autocentranti ∅ 85/6 e ∅ 100/6

comando a ghiera montato su cono ISO 50 DIN 69871 con tronco completo di puntalino* registrabile versione a punta.

* Puntalino a richiesta.

Flange con attacchi standard ISO e flange speciali per ogni richiesta ed esigenza.


Flange in ghisa con attacco a cono corto


per mandrini autocentranti attacco a flangia.

I nostri trascinatori frontali autoforzanti sono pura tecnologia ed efficienza al servizio della tornitura e, in generale, delle più rinomate aziende metalmeccaniche.

con perni interni universali.
