TORNIO CNC
EMCO MAXXTURN 110
Tornio CNC ad alte prestazioni con utensili motorizzati ed asse Y
Caratteristiche tecniche
EMCO MAXXTURN 110 x 1500 con SIEMENS 840 D sl
CAMPO DI LAVORO
Diametro volteggio sul banco: 820 mm
Diametro volteggio sulla slitta: 560 mm
Distanza punte: 1700 mm
Diam. tornibile max: 680 mm
max. lunghezza pezzo: 1500 mm
MANDRINO PRINCIPALE
Gamma di velocità: 0 - 2500 g/min
Max. potenza: 52 kW
Max. coppia mandrino: 248 Nm
Foro mandrino: 125 mm
TORRETTA PORTAUTENSILI
Numero stazioni: 12 (tutti motorizzati)
Tipo attacco: VDI 50 mm (DIN 69880)
Velocità motorizzati: 4000 g/min
Potenza: 10 kW
Coppia: 70Nm
Ingombri macchina: 5375x2530mm
Descrizione
Anno costruzione: 2012
Garanzia totale 12 mesi
La macchina è fornita della seguente dotazione:
_Trasportatore trucioli
_Tastiera PC
_Tool monitor
_Espansione ShopTurn per CNC Siemens
_Presetting utensile
_Righe ottiche X/Y
_Visiport
_Porta automatica
_Pistola lavaggio
_Contropunta posizionamento CN
_Pompa alta pressione 25bar
_Pedaliere autocentrante/contropunta
Viene inoltre fornito pacchetto "lavoro"
_Autocentrante KFD-HE 400 3 griffe
_Pacchetto portautensili fissi (9 pz.)
_Motorizzato assiale (2 pz.)
_Motorizzato radiale (2 pz.).
|
22.09.2016
|
|
|
CENTRI DI LAVORO
Caratteristiche tecniche

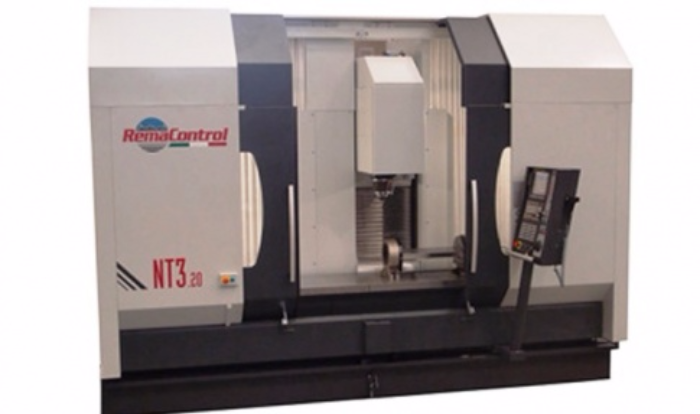

MECRAMA consiglia RemaControl NEWTON
Centro di lavoro verticale a montante mobile
La struttura del centro di lavoro NEWTON è stata progettata per offrire grande stabilità e rigidezza pur permettendo prestazioni dinamiche che rendano possible l’ottimizzazione dei tempi di produzione con l’utilizzo delle moderne tecnologie di taglio.
La struttura e’ riconfigurabile per permettere di realizzare mavchine speciali o celle di lavorazione.
MECRAMA consiglia il centro di lavoro verticale RemaControl NEWTON per la flessibilità della struttura e l'assoluta precisione nella lavorazione.
CARATTERISTICHE PRINCIPALI
Corse
Corsa asse X: 1300/8000 mm.
Corsa asse Y: 500/600 mm.
Corsa asse Z: 800 mm.
Mandrino
Dimensione tavola: 1500/8300
Attacco mandrino: ISO 40/50 HSK 63
Potenza motore mandrino: da 15 a 38 Kw
Giri mandrino: da 6000 a 42000 rpm
Magazzino utensili: 30/50 utensili
Tavola T5 Diametro: 500 mm.
CNC Fanuc-Heidenhain-Siemens
Descrizione
Il concetto del montante mobile ha il vantaggio di essere flessibile ed adattabile alle strategie di staffaggio ed esecuzione del pezzo, garantendo una accurata precisione ed una ottima ergonometria per l'operatore.
La vasta scelta di mandrini, la possibilità di scegliere soluzioni con asse di rotazione mandrino ( 4° asse) e tavola girevole annegata nel piano ( 5° asse), unita alla completa gamma di accessori, consentono di personalizzare la macchina in base a specifiche esigenze e alla diverse problematiche di produzione.
A completamento dell'offerta è possibile equipaggiare Newton i CNC di ultima generazione di Fanuc, Heidenhain e Siemens.
|
22.09.2016
|
|
|
FRESALESATRICI
Caratteristiche tecniche

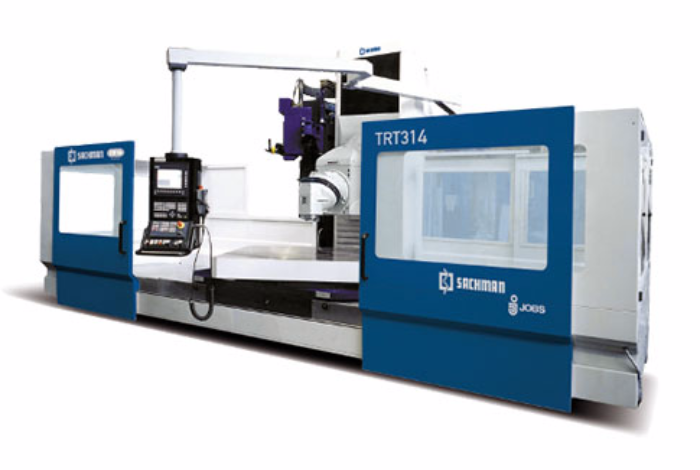

MECRAMA consiglia SACHMAN T 314 e TRT 314
Centro di fresatura a montante mobile configurazione a T
Le fresatrici della linea 314 sono grandi centri di lavorazione con montante mobile lungo l'asse trasversale (configurazione a T) e tavola rototraslante mobile lungo l'asse X.
MECRAMA consiglia questo centro di fresatura perchè la presenza di montante mobile a T con movimento della colonna sul trasversale, garantisce altissima precisione e rigidità essendo costante la distanza tra la testa la colonna in ogni condizione di lavoro.
Tutte le strutture sono in ghisa, ampiamente dimensionate ed ottimizzate in modo da offrire elevati valori di asportazione e precisione nel tempo.
CARATTERISTICHE PRINCIPALI
Corse
Asse X longitudinale 2500-3000-3500-4000 mm.
Asse Y verticale 1500-2000 mm.
Asse Z trasversale 1600 mm.
Velocità di rapido 20 m/min.
Tavola portapezzo
Modello a tavola mobile T 314: 2700x1100 – 3200x1100 – 3700x1100 – 4200x1100 Modella a tavola giravole TRT 314: 1600x1600 – 1600x2000 – 1950 x 2000
Testa universale indexata
Modello Kosmo: 42 Kw – 5000 giri – iso 50 – passo asse B 2,5° asse A 3 °
Modello Kosmo 3: 42 Kw – 5000 giri – iso 50 – passo asse B 0,02° asse A 0,02 °
Magazzino utensili
20/40/60/80/ (ulteriormente espandibile) posizioni utensile
Descrizione
La macchina può arrivare fino ad una corsa di 2000 mm. lungo l'asse Z verticale e accogliere una tavola girevole 1950x2000.
La testa birotativa automatica Kosmo deriva dall'esperienza di oltre 900 teste installate nel tempo; la velocità di rotazione può arrivare a 6000 rpm e nella vesione Kosmo 3 la risoluzione dell'indexaggio è di soli 0,02° con bloccaggio su corona Hirt. Per lavorazioni di finitura, la macchina può equipaggiare teste ad assi continui o elettromandrini fino a 20.000 giri
La macchina può essere completata da vari accessori tra cui cambi utensili con varie capacita partendo da 20 posizioni utensile, evacuatori truciolo, alta pressione attraverso il mandrino, carenature con o senza chiusura superiore, tastatori pezzo e presetting utensile.
L'ampia dotazione di serie e le caratteristiche tecniche, rendono il prodotto molto versatile per l'impiego in diversi settori dalla meccanica di precisione alle lavorazioni 2D e 3D o 5 assi di stampi e di particolari del settore aeronautico.
|
22.09.2016
|
|
|
TORNI/CENTRI DI TORNITURA
Caratteristiche tecniche

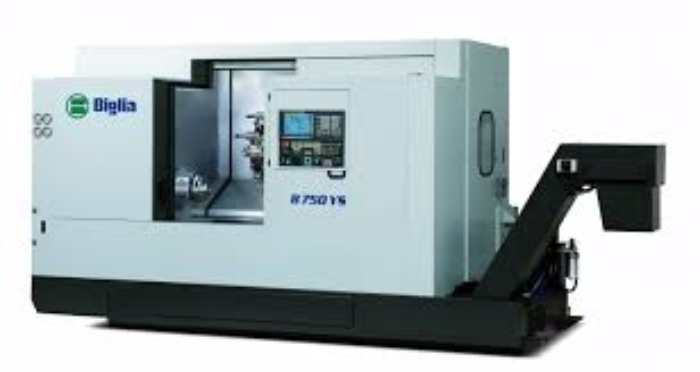

MECRAMA consiglia BIGLIA B 750
Il centro di tornitura polifunzionale.
La nuova serie B750/B1250 costituisce lo ”stato dell’arte” dei centri di tornitura polifunzionali. Il cuore di questa serie di torni è rappresentato dalla nuova torretta con motore integrato e trasmissione diretta agli utensili motorizzati. Disponibile in due modelli con lunghezza di 750 e 1250 e 10 versioni, la gamma B750/B1250 offre un ampio ventaglio di possibilità produttive: dalla tornitura universale alla lavorazione completa di pezzi complessi grazie alla contropunta automatica CN, il contromandrino, gli utensili motorizzati, l’asse C e l’asse Y.
Maggiore precisione
ottenuta mediante la struttura termo simmetrica e la stabilizzazione delle fonti di calore (mandrini, torretta e olio idraulico).
Maggiore produttività
grazie al massiccio basamento in ghisa con guide prismatiche su tutti gli assi caratterizzato da elevata stabilità e assorbimento ottimale delle vibrazioni, alla robusta torretta BIGLIA con ridotti tempi di indexaggio (0,3 sec.) e alla notevole capacità di asportazione in tornitura e fresatura dei nuovi motori potenziati.
CARATTERISTICHE PRINCIPALI B750 ASA 6” e ASA 8”
Max diametro lavorabile da barra da 65 a 100 mm.
Max lunghezza lavorabile mm 765
Corse
Corsa asse X mm 305
Corsa asse Z mm 860
Corsa asse Y mm 140 (+80/-60)
Mandrino principale
Velocità massima di rotazione da 3000 a 4500 giri/min con potenza motore da 18,5/22 Kw 30/38 Kw e 30/40 Kw
Contromandrino
Velocità massima rotazazione giri/min 5000 con potenza motore kW 17/25
Numero di posizioni torretta N° 16 (12 opzionali)
Utensili motorizzati: N.ro stazioni N° 16 (12opzionali )
Velocità max rotazione utensili motorizzati giri/min 6000 con potenza kW 10/17,5
Controllo numerico FANUC 32i-B
Peso con trasportatore trucioli da kg 7250 a 7700 in relazione al modello
Dimensioni cm. 502x203x222 h.
|
22.09.2016
|
