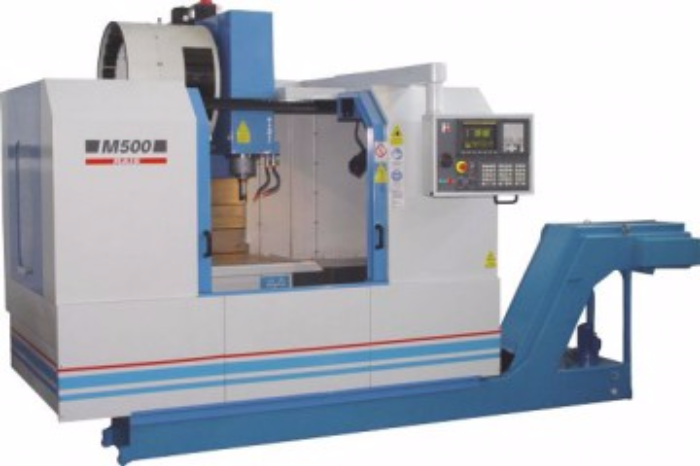

M400, M450, M500, M550
Вертикальные обрабатывающие центры РАИС имеют широкий спектр применения: от легкой механической обработки, до разнообразных металлорежущих операции среднегабаритных деталей, выполняемых с высокой скоростью обработки и подачи.
|
15.09.2016
|
|
|
усилие 20...315 т с "С"- образной станиной
Особенности конструкции:
Станина - сварная термообработанная конструкция.
Эксцентриковый вал - изготовлен из легированной стали, имеет возможность для изменения эксцентриситета.
Шатун со сферическим болтом - имеет возможность для изменения длины и гидравлической блокировки болта.
Ползун - сварная конструкция. Передвижение ползуна осуществляется по 6 направляющих с антифрикционным материалом.
Зубчатая передача, с наклонными зубьями работающая в масленой ванне.
Промежуточный вал из легированной стали.
Комбинированная муфта-тормоз с пневматическим управлением от двух корпусного клапана с динамическим контролем.
Пневматическая система с раздельной подачи воздуха на муфту-тормоз и поддерживающих ползуна пневмоцилиндров.
Автоматическая система смазки
Гидравлическое предохранительное устройство для предохранения пресса от перегрузки.
Механизированное регулирование положения ползуна.
Полуавтоматическая смена хода ползуна.
Защита рабочей зоны - механическая, как опция световая защита.
|
15.09.2016
|
|
|

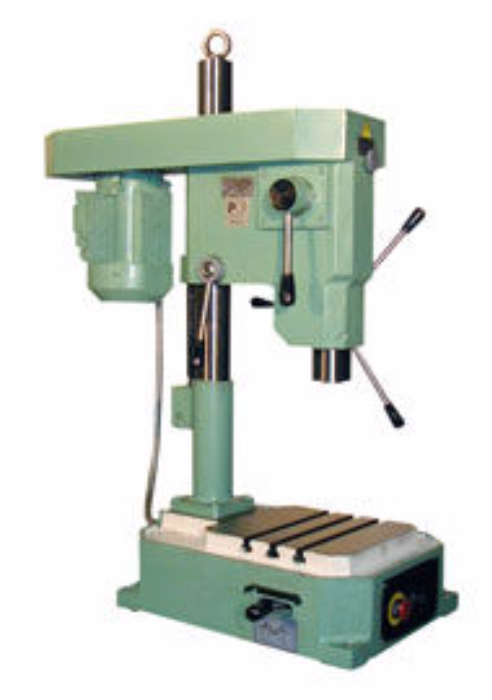

Настольно-сверлильные станки ГС2112, ГС2116К
Наша компания предлагает вашему вниманию станок настольно-сверлильный мод. ГС2112.
Настольно-сверлильные станки предназначены для обработки отверстий в мелких деталях.
Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.
Отсчет глубины обработки производится по круговому лимбу штурвала.
Станки позволяют выполнять следующие операции:
сверление;
рассверливание;
зенкерование.
Верхний предел частоты вращения шпинделя станка ГС2112 обеспечивает обработку отверстий малого диаметра.
|
15.09.2016
|
|
|

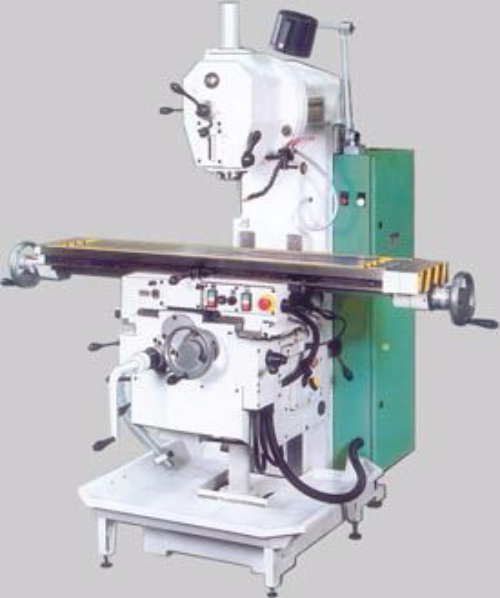

Вертикально-фрезерный станок 6Т10, стол 260х1250 мм
РАЗМЕРЫ РАБОЧЕЙ ПОВЕРХНОСТИ ГОРИЗОНТАЛЬНОГО СТОЛА , мм
260х1250
НАИБОЛЬШИЙ ПРОДОЛЬНЫЙ ХОД (ОСЬ X), мм
800
НАИБОЛЬШИЙ ВЕРТИКАЛЬНЫЙ ХОД (ось Z), мм
360
НАИБОЛЬШИЙ ПОПЕРЕЧНЫЙ ХОД (ось Y), мм
220
РАССТОЯНИЕ ОТ ОСИ ГОРИЗОНТАЛЬНОГО ШПИНДЕЛЯ ДО РАБОЧЕЙ ПОВЕРХНОСТИ ГОРИЗОНТАЛЬНОГО СТОЛА (с перестановкой стола), мм
0...360
РАССТОЯНИЕ ОТ ТОРЦА ВЕРТИКАЛЬНОГО ШПИНДЕЛЯ ДО РАБОЧЕЙ ПОВЕРХНОСТИ ГОРИЗОНТАЛЬНОГО СТОЛА (с перестановкой стола), мм
45...400
МОЩНОСТЬ ГЛАВНОГО ДВИГАТЕЛЯ, kW
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
3
ОБОРОТЫ ИНСТРУМЕНТА, об/мин
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
50...2240
МАХ. ДОПУСТИМЫЙ КРУТЯЩИЙ МОМЕНТ, Nm
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
155
ПЕРЕКЛЮЧЕНИЕ ОБОРОТОВ ИНСТРУМЕНТА
Ручное, 12 скорост.
СКОРОСТИ РАБОЧИХ ПОДАЧ
ПРОДОЛЬНОЕ/ПОПЕРЕЧНОЕ
20...1000
ВЕРТИКАЛЬНОЕ
10...500
СКОРОСТЬ УСКОРЕННЫХ ПЕРЕМЕЩЕНИЙ, м/мин
ПРОДОЛЬНОЕ/ПОПЕРЕЧНОЕ
3,35
ВЕРТИКАЛЬНОЕ
1,7
ПОВОРОТ ОСИ ВЕРТИКАЛЬНОГО ШПИНДЕЛЯ
В ПРОДОЛЬНОЙ ПЛОСКОСТИ
±45
ХОД ГИЛЬЗЫ ВЕРТИКАЛЬНОГО ШПИНДЕЛЯ, мм
60
КОНЦЫ ШПИНДЕЛЕЙ ПO DIN2080 (ГОСТ 24644)
SK (40)
ЗАЖИМ-ОТЖИМ ИНСТРУМЕНТА
Ручной
ГАБАРИТНЫЕ РАЗМЕРЫ ( LxBxH ), мм
1925х1835x1808
МАССА, кг
1500
|
15.09.2016
|
|
|

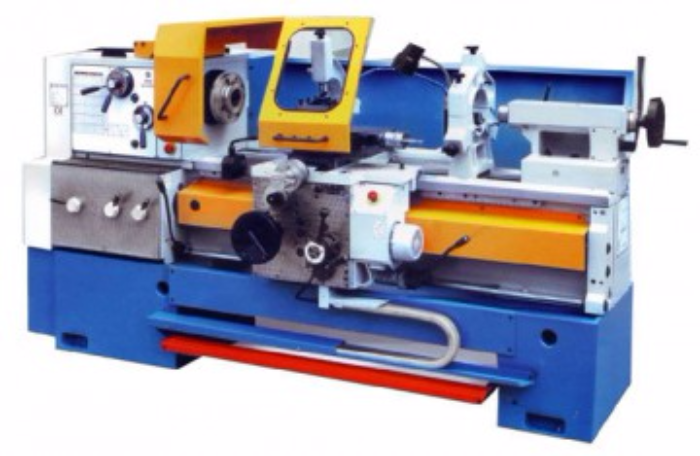

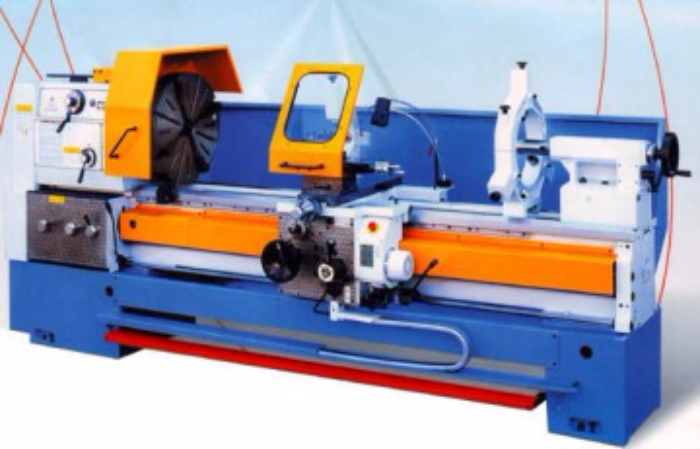

Станки токарные ZMM Bulgaria Holding (Болгария)
Параметр
CU400M
CU500M
CU580M
Главные размеры
Высота центров
мм
220
250
290
Диаметр обработки над станиной
мм
440
500
580
Диаметр обработки над суппортом
мм
240
300
380
Диаметр обработки в выемке станины
мм
640
700
780
Ширина направляющих
мм
400
Расстояние между центрами
мм
1000,1500,2000,3000,4000,5000
Шпиндель
Передний конец DIN 55027
№
8
Отверстие в шпинделе
мм
72
Внутренний конус шпинделя
метрический
80
Главный привод
Число оборотных ступеней
-
21
Диапазон оборотов
об./мин
20-2000
Мощность главного двигателя
кВт
7,5/11
Подачи
Число подач
-
120
Диапазон продольных подач
мм/об.
0,039-12
Диапазон поперечных подач
мм/об.
0,018-6
Резьбы
Количество резьб
-
64
Метрические
мм
0,5-120
Дюймовые
нав./инч
60-1/4
Модульные
М
0,125-30
Диаметральные
нав/p.инч
240-1
Суппорт
Ход поперечных салазок
мм
315
Ход верхних салазок
мм
130
Задняя бабка
Диаметр пиноли
мм
75
Конус пиноли
MK
5
Ход пиноли
мм
230
Вес
При РМЦ 2000 мм
кг
3300
3400
3600
|
15.09.2016
|
