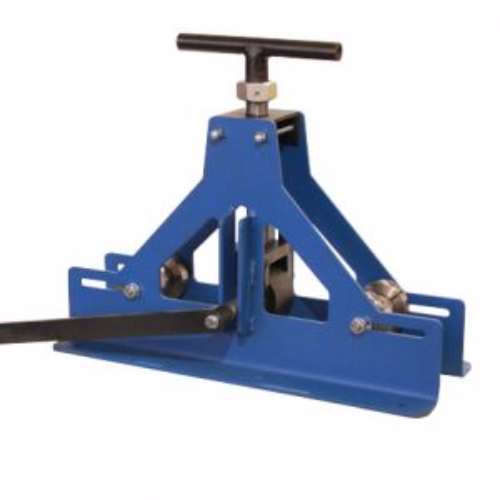

Технические характеристики

Тип прижима

Ручной

Вращение роликов

Ручное

Ведущий ролик

Термообработанный

Межцентровое расстояние

Изменяемое, плавающее

Регулировка оправок по ширине

от 0 до 44 мм

Вес

25 кг.

Технические характеристики

Модель

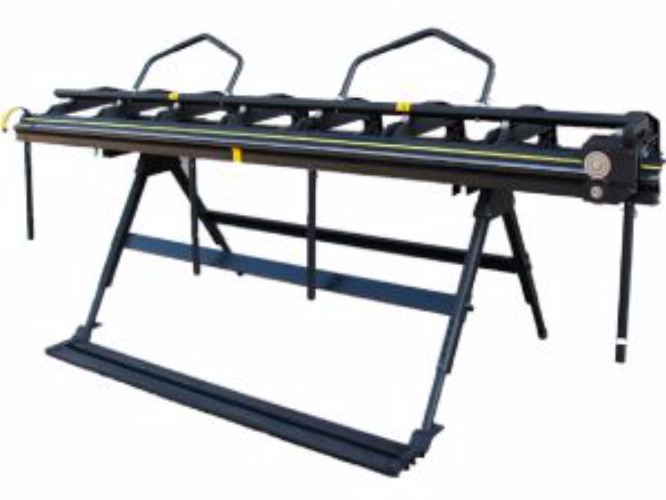

FANTOM

Рабочая длина, мм

2600



Толщина гиба, мм:

Нержавеющая сталь

0,48

Сталь оцинкованная

0,7

Медь

1,1

Алюминий

1

Угол гиба / дозагиб, °

155 / 180

Глубина подачи, мм

585

Высота подъема балки, мм

50

Габариты, Д х Ш х В, мм

2650 x 650 x 1100

Масса, кг

107.

Технические характеристики

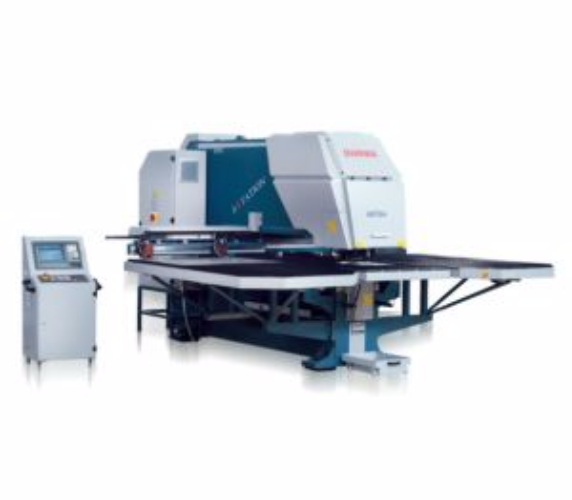

Модель	RP 6	RP 9
Усилие, тонн

30

20

Тип рамы

С

С

Рабочая зона без перехвата, мм

2000х1250

2500х1250

Скорость перемещения по оси Y, м/мин

50

75

Скорость перемещения по оси Х, м/мин

60

96

Скорость перемещения по диагонали Х+Y, м/мин

75

120

Максимальный рабочий цикл, (с шагом 1 мм, толщина 1 мм), уд/мин

600

850

Максимальный рабочий цикл, (с шагом 25 мм, толщина 1 мм), уд/мин

280

320

Максимальная толщина листа, мм

6

6

Максимальный вес листа, кг

100

120

Тип стола

щеточный

щеточный

Точность позиционирования, мм

±0,1

±0,1

Точность повторений, мм

±0,05

±0,05

Емкость масляного бака, л

200

200

Инструмент

мультитул на 6 инструментов

мультитул на 6 инструментов

Максимальный диаметр пробивки

16 или 24

16 или 24

Вес, кг

11600

12000

Габариты, мм

3600х4100x2450

4100x4100x2450

Потребляемая мощность, кВт

15

10.

Описание

Предназначение данного ротационного суппорта – автоматизированная 3D плазменная резка металла.

Это производственное оборудование CyberSTEP. На конкурсе «Сто лучших товаров» систему «CyberCUT-3D» («CyberRotator») отметили дипломом. В Российской Федерации нет аналогов, похожих на данную систему.

О преимуществах описываемых промышленных технических устройств:

- оборудование отличается абсолютно автоматизированным процессом разрезания;

- достаточно одного рабочего цикла для проведения резки деталей, при этом оборудование можно не перенастраивать;

- значительное повышение производственной эффективности и расширение возможностей при выполнении технических операций на промышленном участке;

- настройка и поддержание оборудования в рабочем состоянии предельно просты;

- в конструкции устройства не используются громоздкие детали и узлы, что позволяет облегчить техническое использование данного системного блока;

-  его гарантированность и крепость стали возможны благодаря продуманному и испытанному в разных производственных условиях конструкционному решению.

О конструкционном исполнении:

Главное отличие данного суппорта ротационной категории – отлитый алюминиевый корпус и наличие интегрированных АС бесщеточных сервоприводов, имеющих высокие мощностные показатели, что дает возможность наклонять и поворачивать резак по всем требуемым пространственным положениям.

При необходимости в комплект любой портальной установки плазменной резки, представляемой на нашем сайте, может быть включен суппорт, а за счет этого, как известно, в несколько раз повышаются технические показатели любого оборудования.

Более подробная информация о преимуществе систем «CyberRotator 3D»:

В автоматическом режиме рассчитываются фасочные углы во время оформления раскройных карт, позиционирование резаков в системах осуществляется при посредстве интерполяции на осях А и С.

Благодаря переменному току, используемому в системах с сервоприводами, у ротационного суппорта появляется возможность противостоять самым большим нагрузкам и соответствовать отличным динамическим характеристикам.

1 оборот/сек. – таков скоростной режим, с которым наклоняется и вращается резак данного производственного оборудования. Благодаря этому сложные контуры обрабатываются быстро и очень качественно.

± 720° - с таким максимальным угловым наклоном поворачивается ротационная ось С. Далее за возвратом на первоначальное место и рабочими поворотами контроль полностью осуществляет система ЧПУ.

Высокое качество и скоростной режим разрезания становятся возможными при автоматическом контроле, проводимом системой ЧПУ над током и напряжением электродуг.

±0.1 – точность автоматической регулировки высотного уровня напряжения электродуг, что также способствует проведению разрезания с высокой точностью.

Достоинство ротационного суппорта, производящего 3D плазменное разрезание – можно без труда проводить замену расходных деталей на резаках и при этом обходиться без сложного регулирования при настройке. Это достигается за счет проведения автоматического позиционирования.

Обычно данное промышленное оборудование укомплектовано защитной системой, при которой можно избежать нежелательных столкновений.

±55° - предел углового отклонения, что зависит от используемых категорий плазмотронов.

Особенности:

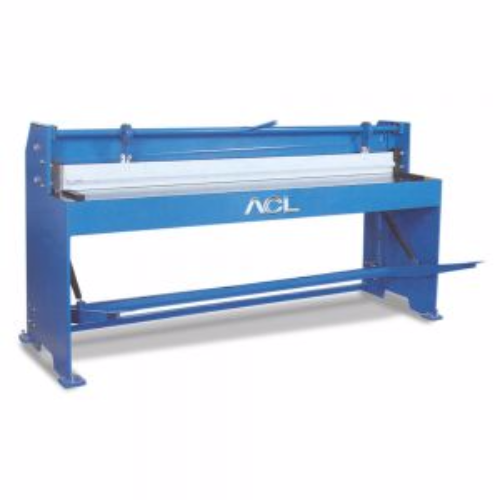

·  Механические гильотины ACL Q11 с ножным приводом выполнены в виде прочной и надежной сварной конструкции

·  Оснащены ручным прижимом стаального листа для жесткой фиксации заготовки непосредственно во время реза

·  Педали привода удобно располагаются с двух сторон станка

·  Пружинный возврат режущего ножа в верхнее положение

·  Перед началом эксплуатации гильотину ACL Q11 требуется закрепить на прочной ровной поверхности и произвести регулировку зазора режущих ножей.
