Strutture in acciaio elettro saldato.
3 rulli trascinatori e 2 rulli curvatori di serie.
Motorizzazioni dirette sui rulli senza trasmissioni secondarie.
Movimento dei rulli curvatori planetario e controllo del parallelismo rulli attraverso barre di torsione.
Macchine che non necessitano di alcuna manutenzione.

Tutti i componenti commerciali sono delle migliori marche e facilmente reperibili su tutto il territorio mondiale.
12 mesi di garanzia su tutti i componenti della macchina.
Servizio assistenza in grado di risolvere rapidamente ogni tipo di problema.

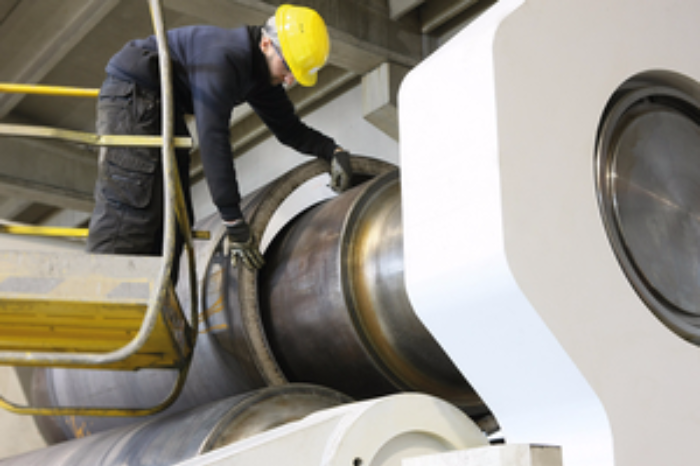

- Acciaio forgiato di alta qualità.
- Bonificati e temprati a induzione.
- Lucidatura dopo tempra.
- Rulli in versione speciale per esigenze particolari su richiesta.







- I rulli sono montati su cuscinetti a doppio giro di rulli.

- Cuscinetti pre-lubrificati e protetti da speciali guarnizioni che non richiedono lubrificazione per tutta la vita della macchina.

- Motori idraulici accoppiati a riduttori epicicloidali direttamente montati sui rulli.

- Eliminazione delle trasmissioni secondarie e quindi delle manutenzioni legate ad esse.

- Massima coppia disponibile in ogni circostanza di lavoro.

- La migliore soluzione di trasmissione senza perdita di potenza.

Anno2014 (nuova pronta consegna).

Dati tecnici



IT

Potenza
 HP.
220
Utile Lavoro
mm.
3,100
Cal
mm
140
Invito
mm
130



Diam RS
 mm.
940
Diam RL
mm.
840
Vel. Rotazione
5 Mt/min
parallelismo
Barre di Torsione
Inclinazione rulli per coni


Forza di piegatura
Tons
2200
Torque
Kg/DaN
80,000
Rulli
 42CrMo/
Tempera

55-60 HRC.

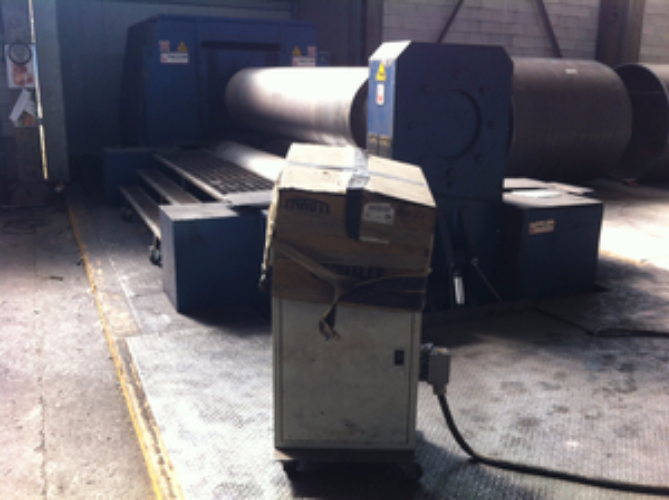

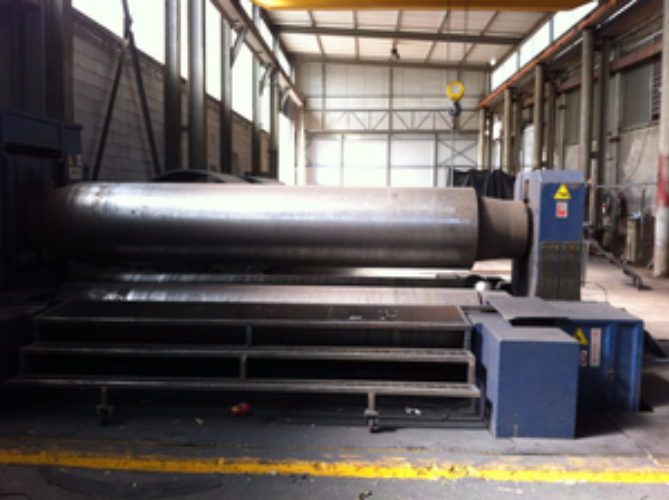

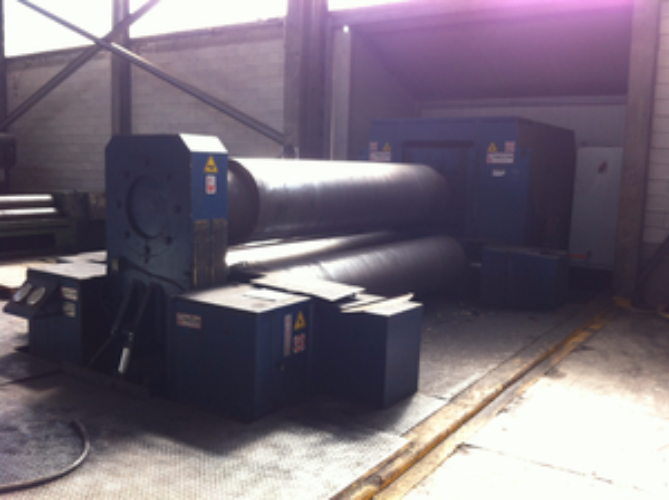

Ottime condizioni anno 2009.

Accessori e optional: adattare e personalizzare le vostre macchine MG

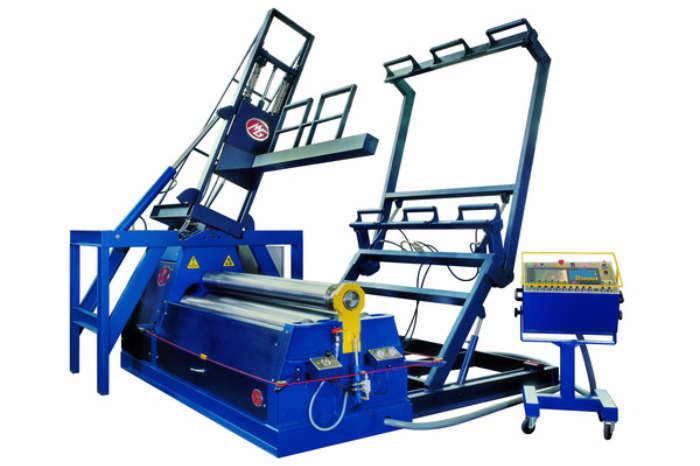

Supporti verticali e laterali
Svariati tipi di supporti consentono di agevolare le lavorazioni più critiche


Supporto Lavorazioni Coniche
Supporto speciale per agevolare la produzione di tronco di cono

Modem GSM teleassistenza
Il nuovo modem GSM quadband di collegamento per telesassistenza consente di collegare la macchina al centro assistenza MG senza dover installare una linea telefonica dedicata. Su richiesta il Centro assistenza potrà chiamare la vostra "macchina" per individuare e risolvere eventuali problemi. Per il corretto utilizzo è necessaria una buona copertura del segnale GSM, e una scheda telefonica (SIM) abilitata alla trasmissione-ricezione dati.

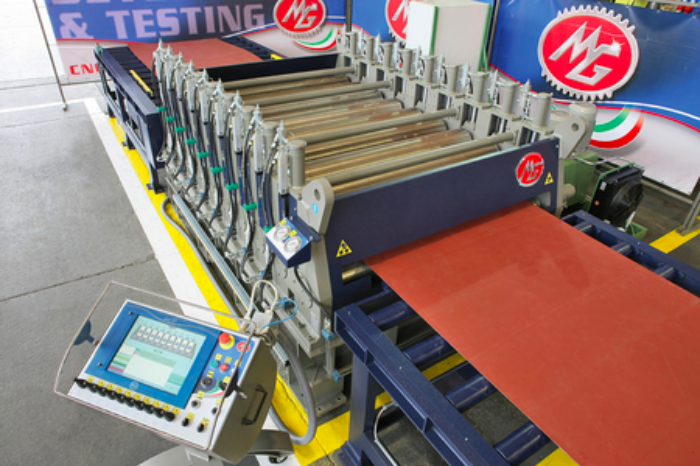

MG produces a complete range of flattening and straightening machines, the ideal solution to avoid problems during the manufacturing process of coils: cutting, profiling, pressing and shearing. In fact, sheets outputs from rolling lines often have defects due to non-planarity: they affect downstream processes, causing costly delays in production. MG range of flattening machines eliminates any possible sheet curvature and undulation, reducing customer costs and problems.

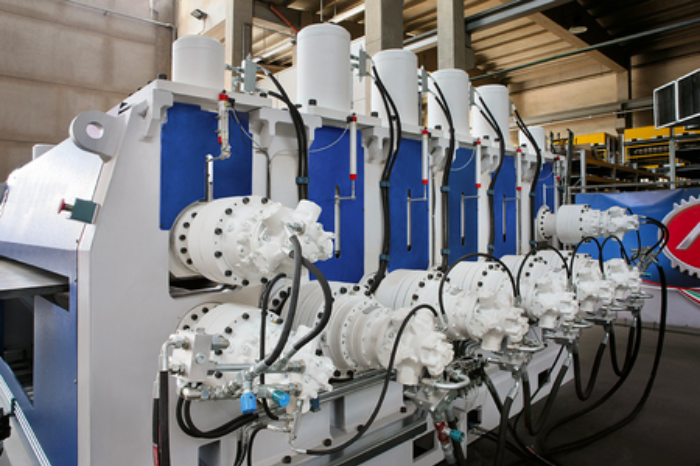

Our multi-cylindrical straightening equipment work subjecting the material to "alternating deformations”. Diameter and spacing of the rollers are essential to achieve a perfect result, according to the thickness and type of material processed. The lower rolls are driven by transmission systems studied by MG for this type of metal fabrication.
MG straightening machines are able to eliminate all forms of curvature and undulation of the metal sheet plate. With a performing process of plastic deformation alternated through motorized rollers: a greater number of rollers in the case of thin materials and minor for thicker metal sheets. Each machine is adapted to the thickness and type of material processed. Designed and built with a configuration of 5, 7, 9 rollers (the lower ones are hydraulically controlled), for working metal sheet plates of widths and thickness requested.

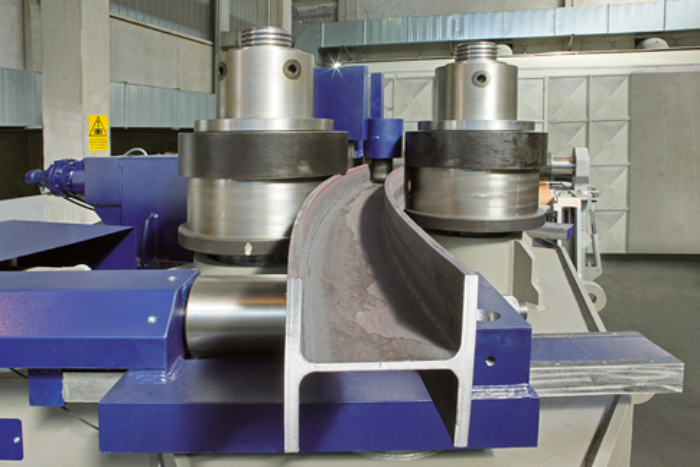

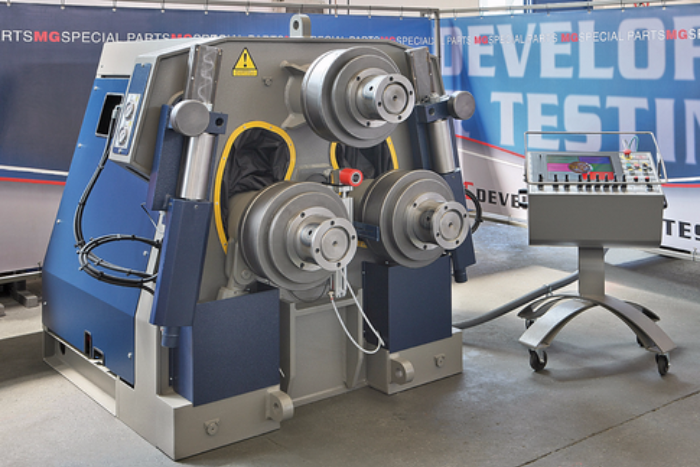

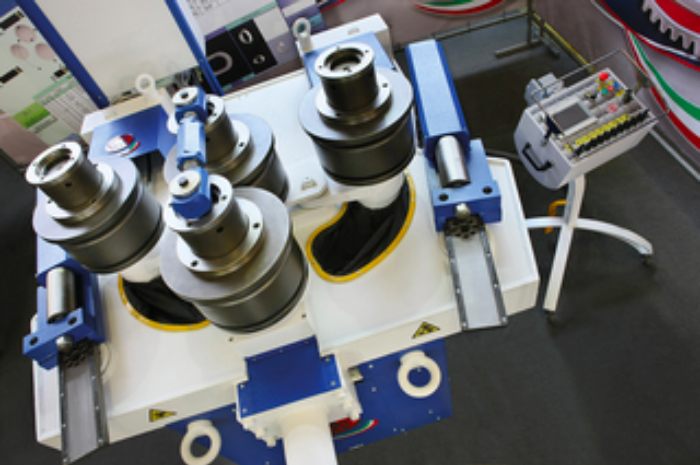

Tre rulli motorizzati a dorso liscio con tre motori idraulici indipendenti.
Funzionamento sia ad assi orizzontali che verticali.
Struttura monolitica in acciaio elettro saldato.
Guide laterali a movimento tridimensionale idraulico di serie per tutti i modelli.
Visualizzatori di quota rulli curvatori di serie su tutti i modelli.

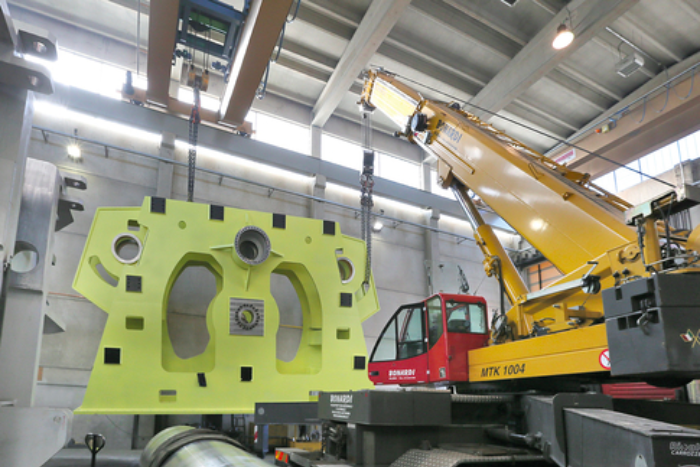

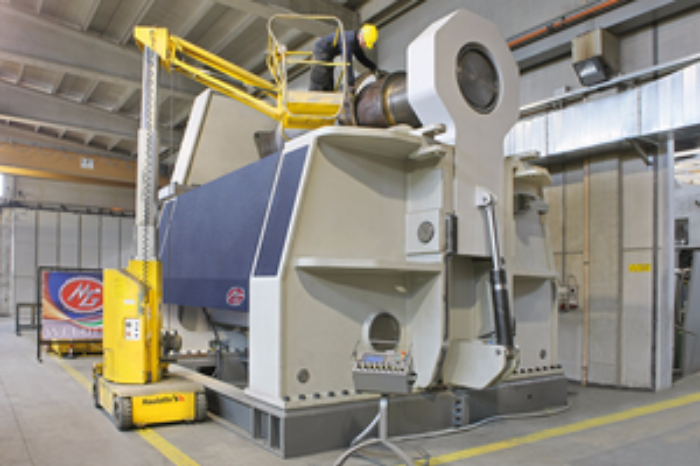

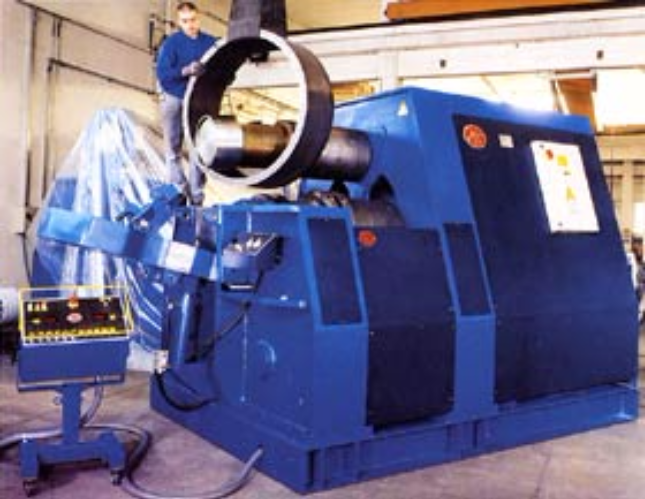

MG è il MASSIMO ESPERTO MONDIALE nella costruzione di calandre e curvaprofili di grandi capacità. Siamo in grado di costruire grandi macchine per i settori industriali più difficili: cantieri navali, energia, petrochimica, miniere, centrali nucleari, caldaie industriali, contenitori a pressione.

La nostra esperienza globale sulle tecniche di curvatura ci permette di costruire e personalizzare le macchine per qualsiasi tipo di esigenza.

Il nostro obiettivo... offrire soluzioni.

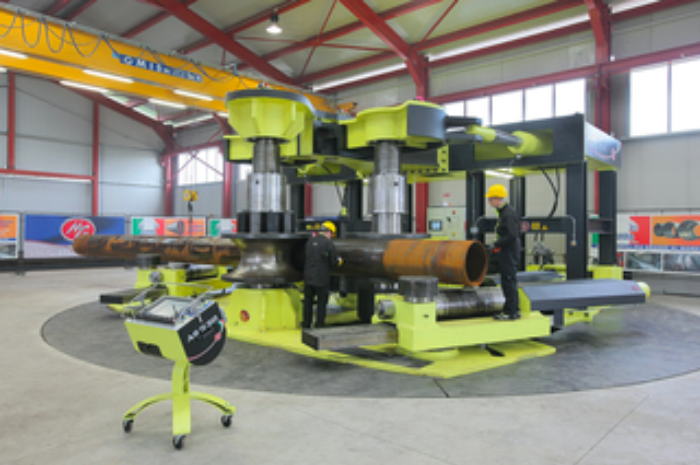

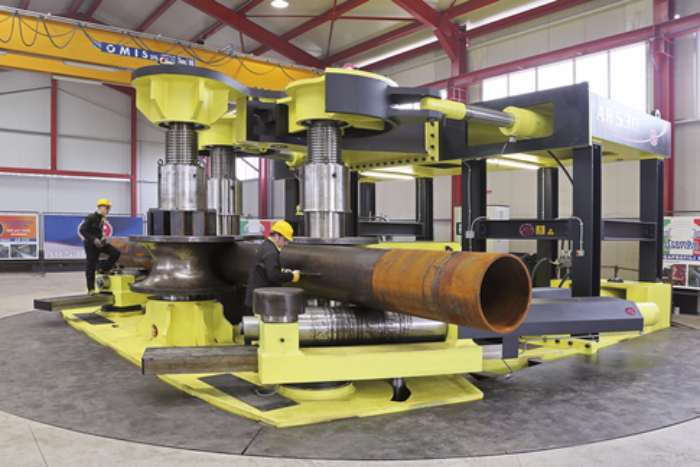

Ecco una galleria di immagini di macchine speciali da noi realizzate.

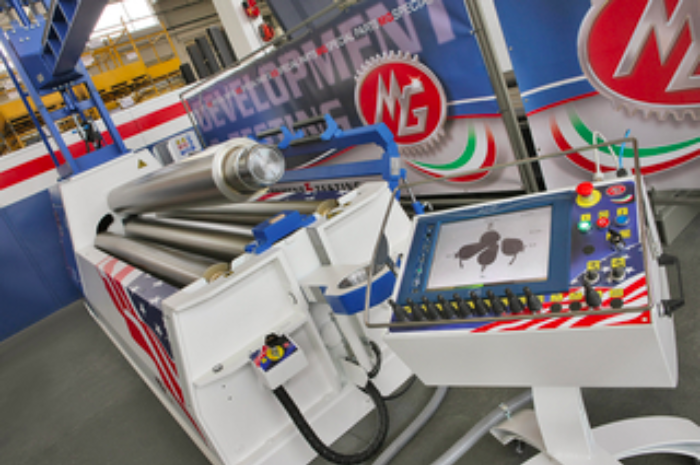

Touch Command EVO is the latest version of our CNC system completely integrated with MG machines, built through years of first-hand experience. The control retains its easy to use interface that our customers have enjoyed; underneath it there is a new extremely powerful engine which delivers a precision of control never before found on a plate rolling machine. This is mainly achieved by the new closed loop system which constantly monitors the rotation and side roll positions.
There are some challenges when it comes to designing a true CNC control for a plate rolling machine: the main one is the difference in yield tolerances of the material being rolled. MG has taken the unique approach of designing a material library that can be adjusted to work specifically with the material you are receiving. This is done by making 3 test bends with your specific material and inputting the diameters that were actually achieved.
Once this is done and the computer understands how your material reacts or springs back, it can accurately auto-generate programs of virtually any shape required with the material you adjusted the library for: round, square, triangle, elliptical.
We recommend MG's automated controls for high volume cylinder and shell production, or to roll complex shapes that are not easily reproduced by using manual machine controls. Multiple bends, variable radius bends, ovals and the like are some examples.

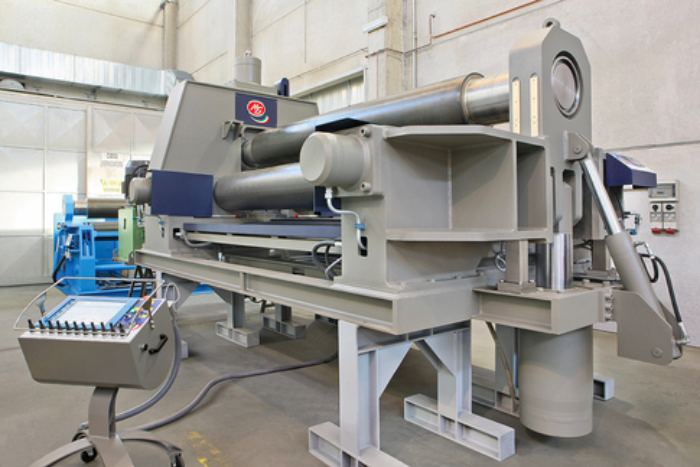

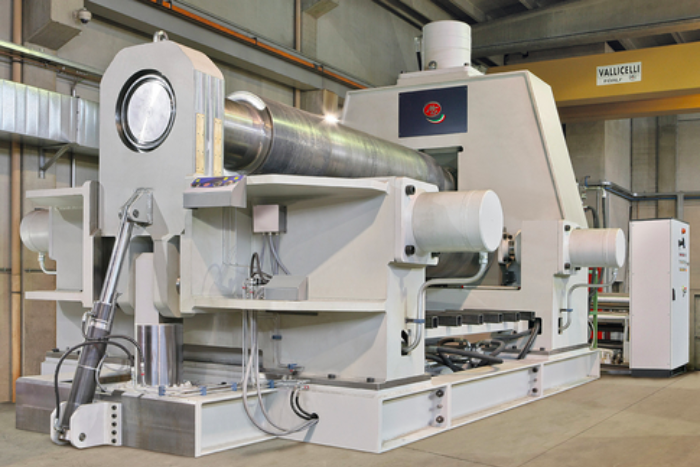

Macchine tipo PH tre rulli ad assi variabili
Il rullo superiore ha movimento verticale e i rulli laterali si muovono orizzontalmente. Tre rulli motorizzati tramite riduttori epicicloidali. Lubrificazione permanente. Rulli montati su cuscinetti ad alto carico ed a doppia fila di rulli. Conicità dei rulli eseguita con una sagomatura bi-conica per annullare le flessioni dei rulli stessi durante le lavorazioni. Le nuove PH a geometria variabile sono semplici da usare, efficienti e adatte per la lavorazione di grandi spessori.

Benefici della soluzione MG, con motori idraulici accoppiati a riduttori epicicloidali direttamente montati sui tre rulli:
 Lamiera non slitta prima dell'operazione di curvatura;
 Possibile utilizzare tutta la potenza di pressione del rullo superiore
 Pre-bending sarà il migliore possibile
 Rulli laterali sono bloccati dalla centralina idraulica nel pre-bending.
Vantaggi del nostro sistema di sincronizzazione:
    semplice da utilizzare per l'operatore
    ridotto margine di errore nell'esecuzione di una virola
    schermata di diagnostica
    possibile eseguire programmi di calibrazione automatica
    movimento proporzionale con controllo dinamico.

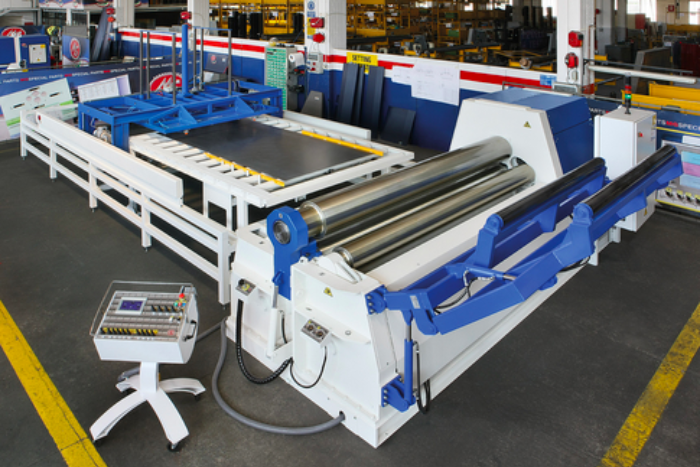

Questa macchina rappresenta l’ultima evoluzione nel settore delle curvatrici per lamiera.
Due rulli trascinatori con regolazione della pressione di pinzaggio idraulica garantiscono l’ottimizzazione del trascinamento del materiale.
È la più facile da usare, la più versatile e la più veloce macchina oggi presente sul mercato.

Tutti i componenti commerciali sono delle migliori marche e facilmente reperibili su tutto il territorio mondiale.
12 mesi di garanzia su tutti i componenti della macchina.
Servizio assistenza in grado di risolvere rapidamente ogni tipo di problema.

A richiesta l’esclusivo sistema di calibratura virole che si basa sul principio di bloccare il rullo inferiore per avere tutta la potenza disponibile sul superiore ed usare quindi la macchina come una tre rulli. Le nostre macchine sono state progettate per lavorare per anni senza manutenzioni grazie anche alla ben nota robustezza dei sistemi idraulici. Inoltre grazie ai sistemi specifici di mandata e di distribuzione dell’olio le macchine sono in grado di muoversi con velocità infinitamente variabili.
Questa caratteristica è fondamentale durante alcune fasi della lavorazione delle lamiere.

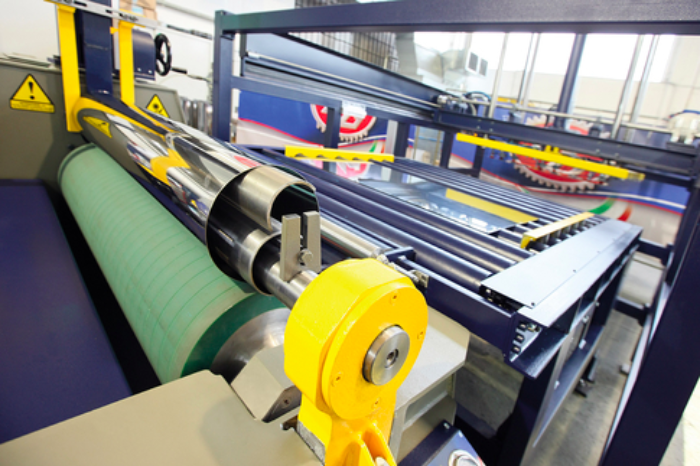

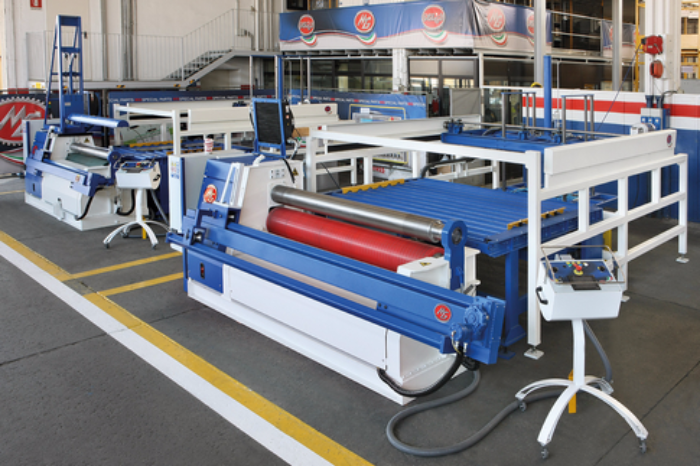

Il sistema di calandratura a due rulli è quanto di più semplice e rapido possa offrire MG al mercato odierno.
Progettate e costruite per la calandratura di lamiere di piccoli spessori queste macchine riescono a chiudere virole di diametri veramente piccoli, se confrontati con le prestazioni di normali calandre a tre o quattro rulli.

Tutti i componenti commerciali sono delle migliori marche e facilmente reperibili su tutto il territorio mondiale.
12 mesi di garanzia su tutti i componenti della macchina.
Servizio assistenza in grado di risolvere rapidamente ogni tipo di problema.
